R－2R倒T形电阻网络的特点及转换原理

1. 电路工作原理

T型电阻网络的基本结构如图1所示。

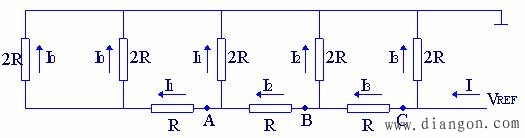

图1 R－2R倒T形电阻网络的等效电路

这是一个四级的T型网络，电阻值为R和2R的电阻构成T型，各级电流为：

网络可以类推到n级。这样实现了数字量到模拟量的转换。

T型网络的输出也可以接至运算放大器的同相和反相两个输入端，如图8.2所示。这种结构也称为倒T型电阻网络D/A转换器。

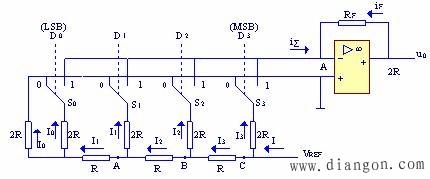

图2 倒T型电阻网络D/A转换器

求和运算放大器的输出电压为:

R_F=R时

倒T形电阻网络由于流过各支路的电流恒定不变，故在开关状态变化时，不需电流建立时间，所以该电路转换速度高，在数模转换器中被广泛采用。
