PLD的阵列结构

图1所示的由二极管构成的阵列为例来说明阵列的结构和编程原理

(a)

(b)

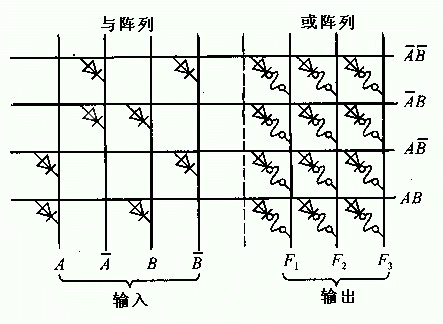

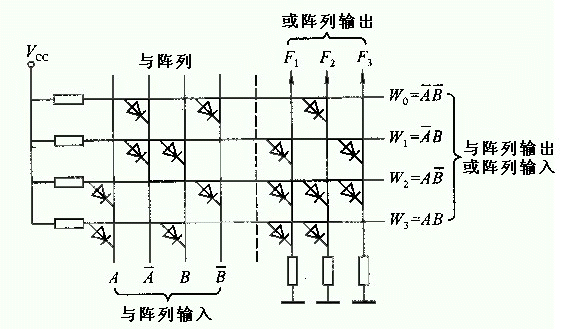

图1 二极管构成的门阵列结构

W₀=A B W₁=A B

W₂=A B W₃=A B

或阵列输出为 F₁=A B A B A B

F₂=A B A B A B

F₃=A B A B

根据与阵列和或阵列各自可否编程以及输出方式可否编程，SPLD可分为四大类型，如表1

表1 4种SPLD器件结构特点

TS-三态输出 OC-集电极开路输出 H-高电平有效 L-低电平有效
