用555定时器组成施密特触发器

一、电路结构

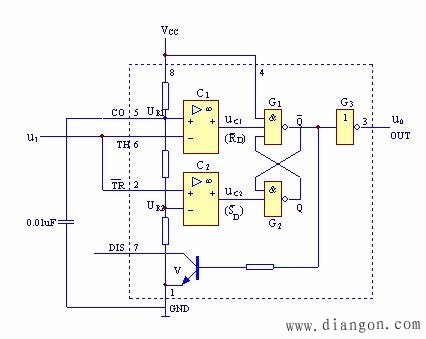

图1 用555定时器构成的施密特触发器

二、工作原理

㈠ 上升过程

1，U_I<Vcc,U_C1=1,U_C2=0,Q=1, Q =0。U_O=U_OH

2，VccI<Vcc,U_C1=1,U_C2=1,，基本RS触发器保持原状态不变，U₀=U_OH。

3，U_I≥Vcc,U_C1=0.U_C2=1,Q=0, Q =1,由U_OH→U_OL，即U₀=0

当U₁上升到Vcc时，电路的输出状态发生跃变→U_T =Vcc

4．U_I 再增大时，对电路的输出状态没有影响。

㈡ 下降过程

1，U₁由高电平逐渐下降，且VccI<Vcc时，U_C1=1，U_C2=1

基本RS触发器保持原状态不变，即Q=0，Q< >=1，输出U_O=U_OL。

2，当输入U_I＜Vcc时，U_C1=1，U_C2=0，Q=1，Q=0，输出U_O由U_O→U_OH

当U₁下降到Vcc时，电路的输出状态又发生另一次跃变→U_T-=Vcc。

（三）回差电压

（四） 电压传输特性

下面给出了施密特触发器的工作波形及电气传输特性。

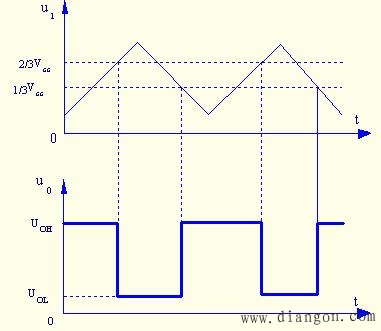

图2 施密特触发器的工作波形

图3 施密特触发器的电气传输特性

由该特性可看出，该电路具有反相输出特性。
