共源组态基本放大电路

　　对于采用场效应三极管的共源基本放大电路，可以与共射组态接法的基本放大电路相对应，只不过场效应三极管是电压控制电流源。共源组态的基本放大电路如图1所示。与共射放大电路比较，它们在电路结构上基本相同。图1电路叫做分压式偏置电路，其中
　　R 为源极电阻，其阻值约为几千欧；
　　Cs为源极电阻上的交流旁路电容，其容量约为几十微法；
　　Rg1、Rg2为栅极分压电阻，其阻值约为几十千欧~几百千欧；
　　Rd为漏极电阻，其阻值约为几十千欧；
　　C1、C2分别为输入电路和输出电路的耦合电容，其容量约为0.01～0.047微法。

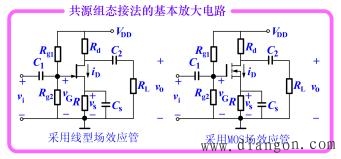

图1 共源组态接法基本放大电路

图2 共源电路的直流通路

　　1.直流分析
　　将共源基本放大电路的直流通路画出，如图2所示。图中Rg1、Rg2是栅极偏置电阻，R是源极电阻，Rd是漏极负载电阻。与共射基本放大电路的Rb1、Rb2，Re和Rc分别一一对应。而且只要结型场效应管栅源PN结是反偏工作，无栅流，那么JFET和MOSFET的直流通路和交流通路是一样的。
　　根据图2.10.2可写出下列方程
　　　　
　　于是可以解出VGSQ、IDQ和VDSQ。

　　2.交流分析

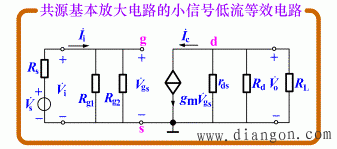

　　画出图1电路的微变等效电路，如图3所示。与双极型三极管相比，输入电阻无穷大，相当开路。电压控制电流源gmVgs 还并联了一个输出电阻rds，在双极型三极管的简化模型中，因输出电阻很大视为开路，在此可暂时保留。其它部分与双极型三极管放大电路情况一样。

图3 微变等效电路

　　（1） 电压放大倍数
　　输出电压为
　　　　
　　如果有信号源内阻RS时　

　　式中Ri是放大电路的输入电阻。

图4 计算Ro的电路模型

　　（2） 输入电阻
　　　 　
　　（3） 输出电阻
　　按输出电阻的定义，可将放大电路画成图4的形式（负载开路，信号源短路）。
　　将负载电阻RL开路，并想象在输出端加上一个电源 ，将输入电压信号源短路，但保留内阻。然后计算 ，于是
