集成电路的主要电气指标

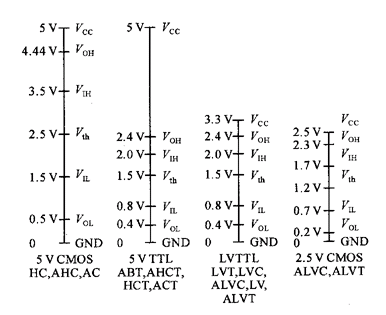

图1给出了不同工艺集成电路的V_OL、V_OH、V_IL和V_IH，并给出了一个参数V_th,称为阀值电平。

图1 集成电路的电气参数

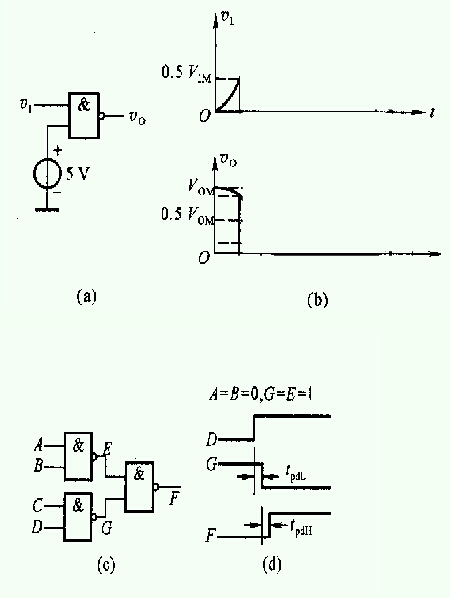

当输入电压发生变化时,必须延迟一段时间,输出电压才会发生相应的变化。这仪延迟时间由平均延迟时间t_pd来度量。

图2 集成电路的传输延迟

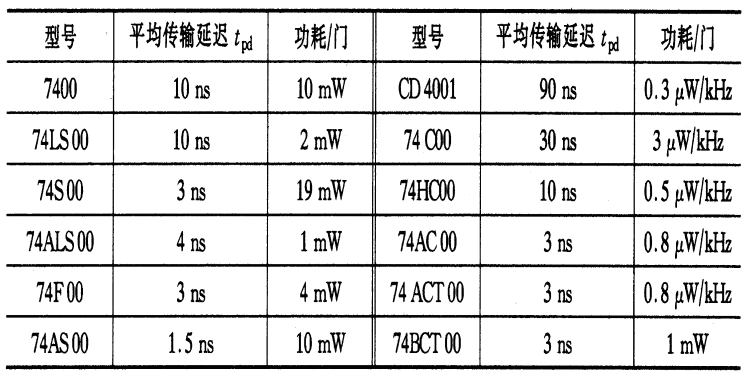

集成电路的另一个电气指标是消耗的电源功率，称为功耗。就不同工艺而言，TTL电路的功耗较CMOS电路为大。表1给出了四2输入与非门的平均传输延迟与功耗的参数。

表1 不同门电路的延迟及功能
