交流伺服电动机的基本类型

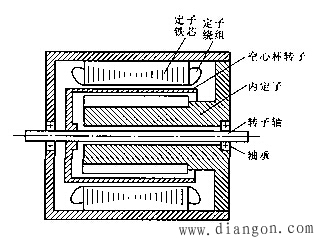

与普通交流电动机类似，交流伺服电动机也分为异步和同步两种。两相交流伺服电动机原理上就是一台两相异步电动机。它的定子上正交放置两相绕组，这两相绕组一个叫励磁绕组，另一相为控制绕组。转子一般有两种结构形式，一种是笼型转子，这种转子的结构与普通笼型感应电动机的转子相同；另一种是非磁性空心杯转子，其结构如图所示。

笼型转子与空心杯转子比较。前者输出力矩大、结构简单、励磁电流小、效率高，唯一不足是转子转动惯量大，因而动态响应不如空心杯转子快。空心杯转子具有惯性小，反应灵敏，调速范围大、但这种电动机的励磁电流较大，因而功率因素和效率较低。
运行时，励磁绕组一般施加固定单相交流电压，通过对控制绕组的控制电压进行必要的控制来实现对转速的调节。同时应注意，在相位上是不同的。
