数值比较器
时间：2023-03-11来源：佚名
|
数值比较器是对两个位数相同的二进制数进行数值比较以判定其大小关系的逻辑电路。

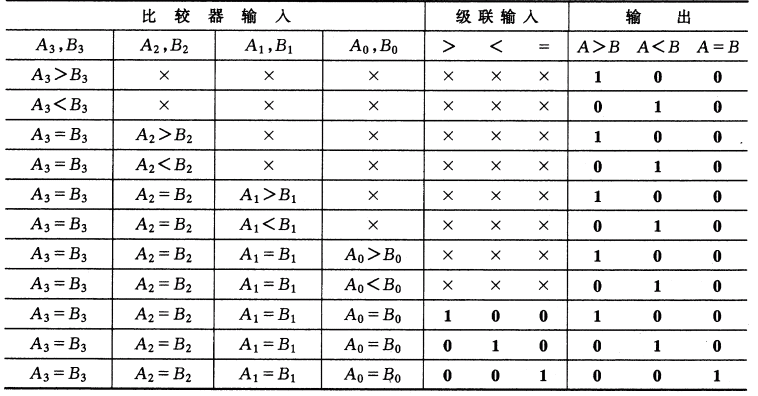

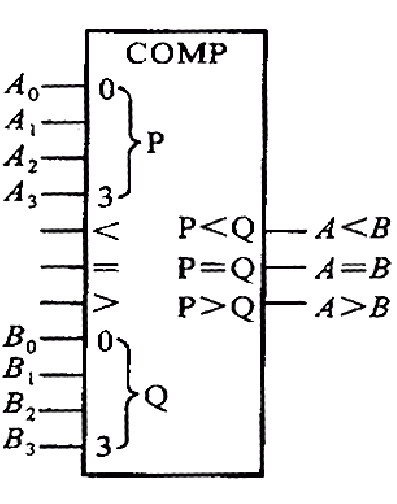

图1所示为4位并行比较器的逻辑符号。图中“COMP”为比较器的定性符。它的功能如表1所示。

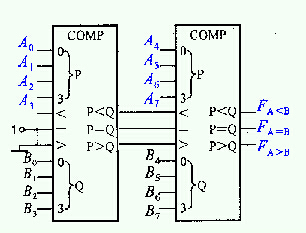

例1 试用4位比较器构成一个8位比较器。 用4位比较器级联即可构成一个8 位比较器，如图2所示。
|
