放大电路的输出电阻

放大电路输出电阻R_o的大小决定它带负载的能力。

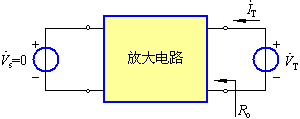

当定量分析放大电路的输出电阻R_o时，可采用图1所示的方法。在信号源短路（=0，但保留R_s）和负载开路（R_L = ¥）的条件下，在放大电路的输出端加一测试电压，相应地产生一测试电流，于是可得输出电阻为

根据这个关系，即可算出各种放大电路的输出电阻。

必须注意，以上所讨论的放大电路的输入电阻和输出电阻不是直流电阻，而是在线性运用情况下的交流电阻，用符号R带有小写字母下标i和o来表示。
