| 绝缘栅场效应管是一种金属—氧化物—半导体场效应管,简称MOS管。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MOS管按工作方式分类: |
|
增强型MOS管:N 沟道, P沟道 耗尽型MOS管:N 沟道, P沟道 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
(一)N沟道增强型MOS管的结构和工作原理 |
|
|
|
|
|
|
|
|
|
|
| |
|
1.结构和符号: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.工作原理 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
绝缘栅场效应管是利用电场效应来改变导电通道的宽窄,从而控制漏-源极间电流的大小。 |
|
|
|
|
|

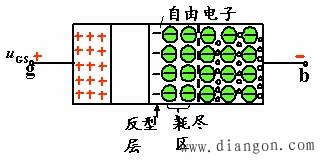

(1)感生沟道的形成:栅极和源极之间加正向电压 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
① 在电场的作用下,可以把P型衬底表面层中多数载流子空穴全部排斥掉,形成空间电荷区。 ② 当uGS增加到某一临界电压(UT)值时,吸引足够多的电子,在P型半导体的表面附近感应出一个N型层,形成反型层—-漏源之间的导电沟道。开始形成反型层的uGS称为开启电压(UT)。
|
|
 |
|
|
|
|
uGS越高,电场越强,感应的电子越多,沟道就越宽。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

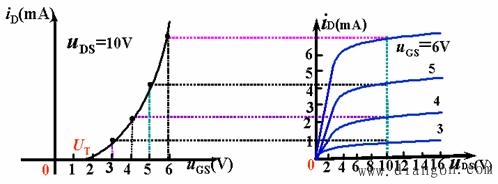

(2)栅源电压uGS对漏极电流iD的控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
在栅源电压uGS=0时,没有导电沟道。增大VGG,使uGS=UT时形成导电沟道。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
uGS对iD的控制作用: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
uGS变大 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
iD变大 |
|
|
|
|
|
|
|
|
|
|
|
|
沟道宽度变宽 |
|
|
|
沟道电阻变小 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
| (三)N沟道增强型MOS管的主要参数 |
|
|
|
|
|
| |
|
1.直流参数 |
|
|
|
|
|
|
|
|
|
| |
|
|
(1)开启电压UT:在衬底表面感生出导电沟道所需的栅源电压。实际上是在规定的uDS条件下,增大uGS,当iD达到规定的数值时所需要的uGS值。 (2)直流输入电阻RGS:在uDS=0的条件下,栅极与源极之间加一定直流电压时,栅源极间的直流电阻。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.交流参数 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
(1)跨导gm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)极间电容:栅、源极间电容Cgs和栅、漏极间电容Cgd,它影响高频性能的交流参数,应越小越好。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.极限参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(1)漏极最大允许电流IDM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
是指场效应管工作时,允许的最大漏极电流。 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)漏极最大耗散功率PDM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
是指管子允许的最大耗散功率,相当于双极型晶体管的PCM。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(3)栅源极间击穿电压U(BR)GS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
是指在uDS=0时,栅源极间绝缘层发生击穿,产生很大的短路电流所需的uGS值。击穿将会损坏管子。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(4)漏源极间击穿电压U(BR)DS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
是指在uDS增大时,使iD开始急剧增加的uDS值。此时不仅产生沟道中的电子参与导电,空间电荷区也发生击穿,使电流增大。 |
| (四)N沟道耗尽型MOS管 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.工作原理 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SiO2绝缘层中掺入大量的正离子。在uGS=0时,P衬底表面已经出现反型层,存在导电沟道。 当uGS>0时感生沟道加宽,iD增大。 当uGS<0时感生沟道变窄,iD减小。 当uGS达到某一负电压值UP时,抵消了由正离子产生的电场,导电沟道消失,iD≈0,UP称为夹断电压。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
2.特性曲线 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.主要参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(1)夹断电压UP:是指导电沟道完全夹断时所需的栅源电压。 (2)零偏漏极电流IDSS:该电流为uDS在恒流区范围内,且uGS=0V时的iD值,亦称饱和漏极电流。 | |
