直流伺服电动机驱动模块

由于直流伺服电动机实际上就是一台小容量的他励直流电动机，因此，普通直流电动机的各种驱动模块实际上均可用来驱动直流伺服电动机。但是，一般而言，直流伺服电动机的容量远小于普通驱动用直流电动机，即电枢驱动容量较小，而普通直流电动机的驱动模块通常都是应用于中大容量的电动机作为电力驱动。另外，作为伺服电动机由于其控制的线性度、灵敏性和快速性等的特殊要求，对驱动模块的动静态特性也有相应的要求。因此，直流伺服电动机往往需要有自己专门的驱动模块。适用于直流伺服电动机的典型驱动电路实际上是一种直流线性功率放大器，它将直流控制信号直接进行电压和功率放大而驱动直流伺服电动机，如图1所示。因此，直流伺服电动机的驱动模块又叫做直流伺服放大模块。

(1)直流伺服电动机驱动模块的基本形式及原理
原理上，直流伺服电动机驱动模块也由功率电路和控制电路两部分构成。而功率电路原理上有两种基本形式，这两种基本形式分别叫电压控制型(DSMDRV)和电流控制型(DSMDRC)。
(2)用功率电子器件构成的驱动模块DSMDR

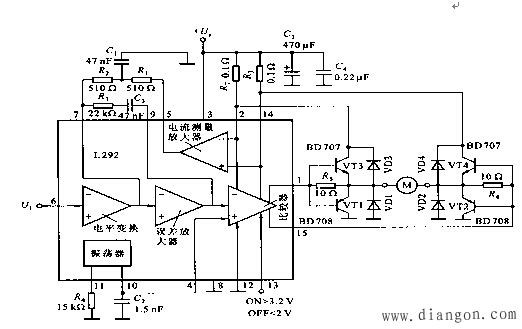

用功率电子器件可以构成一种带限流功能的电压控制型双向驱动模块，

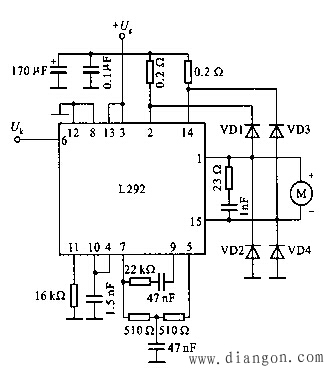

(3)用功率集成电路构成DSMDR驱动模块
由于直流伺服电动机通常是低电压小功率。因此，可以采用一些通用功率集成电路构成直流伺服放大器直接驱动直流伺服电动机。此外，目前市场上已有专用于驱动直流伺服电动机的专用功率集成电路。这种集成电路具有很大的输出电流能力且用它们构成直流伺服放大器非常简单和容易。
