脉宽调制型变频器原理

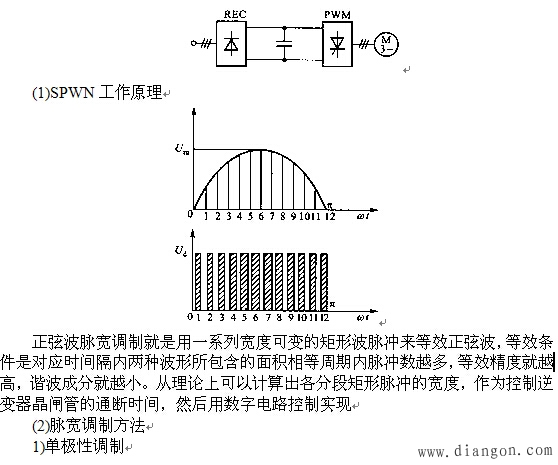

异步电动机调速系统脉宽调制(PWM)型变频器也交一直一交变频器的一种，它采用二极管整流器提供恒定的直流电压，变频变压任务都由PWM型逆变器承担，原理图如图所示。逆变器若采用快速晶闸管元件，可实现高频脉宽调制，不仅系统的动态响应较好，而且输出波形得到改善，调速系统的转矩脉动较小。由于PWM型变器调速有许多优点，因此得到广泛研究和应用，形成很多类型。如按调制波形分类有矩形波脉调制和正弦波脉宽调制；按调制极性分类有单极性和双极性；按比较信号频率分类有同步和非步等。这一节仅介绍正弦波脉宽调制(SPWM)的逆变器工作原理。

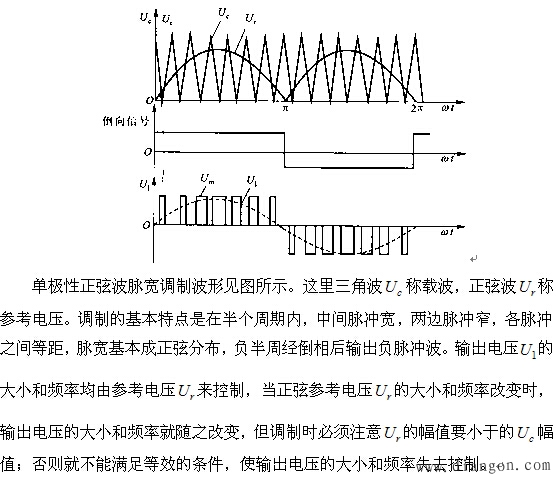

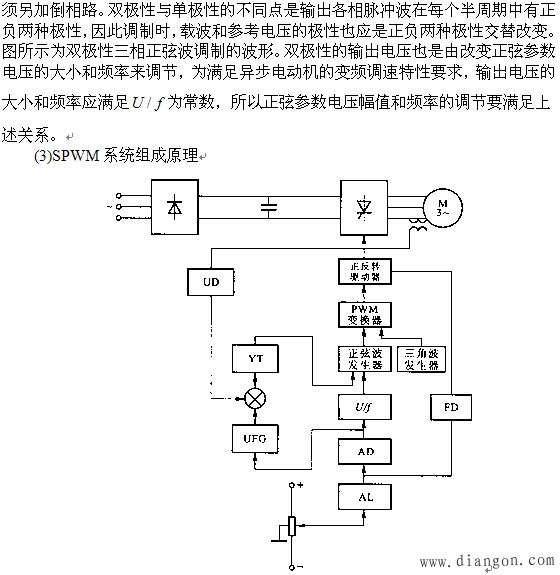

交一直一交变频器调速系统由速度给定、整流器控制和逆变器控制三部分组成。PWM型变频器调速系统也由三部分组成，除速度给定电路外，另两部分是正弦波形成电路和三角波形成电路。
下面介绍一下正弦波形成电路，它由二路信号合成，一路是由压控振荡器来的频率信号，由它产生正弦波参考电压的频率，另一路是经电压函数发生器UFG转换后，产生能与频率成比例的电压信号，由它形成正弦波参考电压的幅值。综合二路信号后，正弦波发生器就能产生三相正弦波参考电压。最后由其和三角波发生器信号一起形成PWM调制脉冲，再经正反转控制和驱动电路去导通晶闸管以实现变频调速。
