CW6140普通车床控制线路分析与故障处理

CW6140普通车床控制线路分析与故障处理：

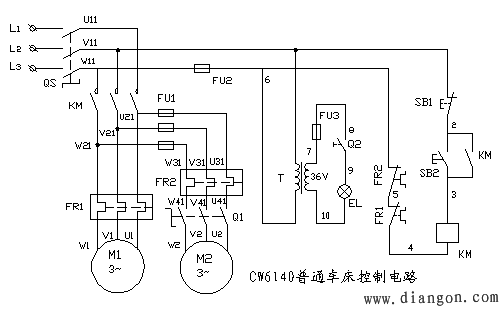

一、线路分析
1、 主电路分析
主电路有两台电动机，M1为主电动机，M2为 冷却泵电动机，QS为电源开关。
接触器KM控制M1的启动和停止。转换开关Q1控制M2的工作状态。M2由FU1熔断器作短路保护，FR1、FR2分别作为电动机M1和1M2的热保护。
2、控制电路分析
控制电路采用380V交流电源供电。按启动按钮SB2，KM线圈得电吸合并自锁，M1电动机直接启动；M1运行后合上Q1，冷却泵电动机启动。按停止按钮SB1，M1和1M2电动机同时停转。
3、 助照明电路
机床照明采用380/36V安全变压器T，由转换开关Q2控制。FU2、FU3分别为控制电路和照明线路的熔断器。
4、机床电路连接点上标注的数字和文字符号，是用作电气配线和维修使用。
二、电路故障分析
1、 主轴电动机不能启动
1） 电源部分：线路接线或电源开关接触不良。
2） 电源正常，但按SB2时接触器不吸合，可能原因：
A、 控制电路熔断器熔断
B、 SB1或SB2接触不良
C、 FR1、FR2动作后未复位
D、 接触器KM线圈断线
3）按SB2时接触器虽吸合，但MK振动声很大，电动机有嗡嗡响声。
故障现象为缺相。
原因：
(a)FR1烧坏
(b)KM触点烧损严重使某相接触不上
(c)电动机内部接线松脱或断线。
2、 按停止按钮SB1机床不停车
原因：
(a)接触器衔铁被油垢粘连
(b) 接触器触点烧损粘连
(c)电磁机构失灵
3、机床运转中突然停车
M1或1M2电动机过热，使热继电器FR1或FR2动作。
