结型场效应管

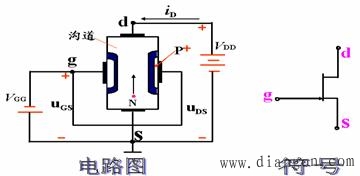

N沟道结型场效应管：
两个P 区中间的N型半导体，在加上正向uDS电压时就有电流流过，故称为N沟道。
（一）工作原理
1. uGS对导电沟道的影响：

栅源级间加反向电压
改变uGS的大小，就可以改变沟道宽窄，即改变沟道的电阻，从而控制iD的大小。这与绝缘栅场效应管是一样的。

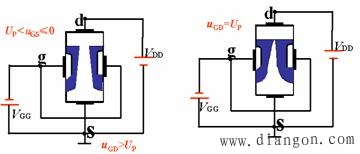

2. uDS对导电沟道的影响：

漏源级间加正向电压
漏级电位最高，PN结最宽，源级电位最低，PN结最窄。随着uDS增大，PN结加宽，将产生预夹断。
uDS再增大，夹断区向下发展。

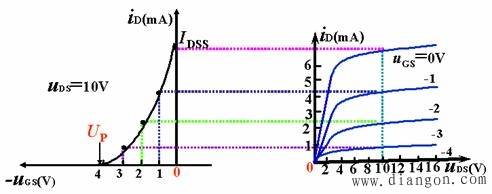

（二）特性曲线：
