COMS电子模拟开关电路

在各种D/A转换器中，几乎都要用到电子模拟开关。例如T型网络中的S₀~S₃就是电子模拟转换开关，这些开关的输入信号是数字信号，即只有0和1两个状态。下图为COMS模拟开关的电路原理图。

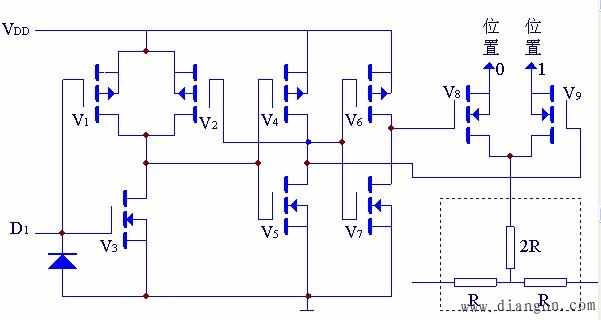

图 COMS模拟开关

在图中,V₁、V₂、V₃和保护二极管D组成输入级，V₄、V₅和V₆、V₇组成两级反相器。两级反相器的输出信号总是相反的，它们分别去控制输出管V₈、V₉，因此V₈和V₉总是一个导通一个截止。
