西门子S7-200现场使用PPI网络组态分享

前几天出差到河南，给我们的设备调试，到达现场后，业主指定使用光纤跟上位机通讯，我们的设备有两套plc，另外一个单位有一套，同属西门子S7-200系列PLC，由于业主只拉一条光纤，而且我们的控制里没有预留以太网模块。

本想叫公司发两个以太网模块来，后来转念一想，对了，同样使用S7-200的PLC，为什么不使用PPI通讯交换数据呢，这样，只要用一个以太网模块就好了（叫另外单位的买），我们设备上只要加两个DP头就好了，简单省事。

刚好，三台PLC还需要联动，于是我说服另外一个单位的人员，叫他们买硬件（以太网模块，包括我们用的DP头），条件是，我帮他们联网，编程，于是，我们达成了一致，说起来我还为公司省了5千多大洋呢。

下面，我就简单阐述下我的PPI通讯案例：

准备硬件

说实话，还是第一次接触这个东西，虽然早就在资料上看到并学习过。

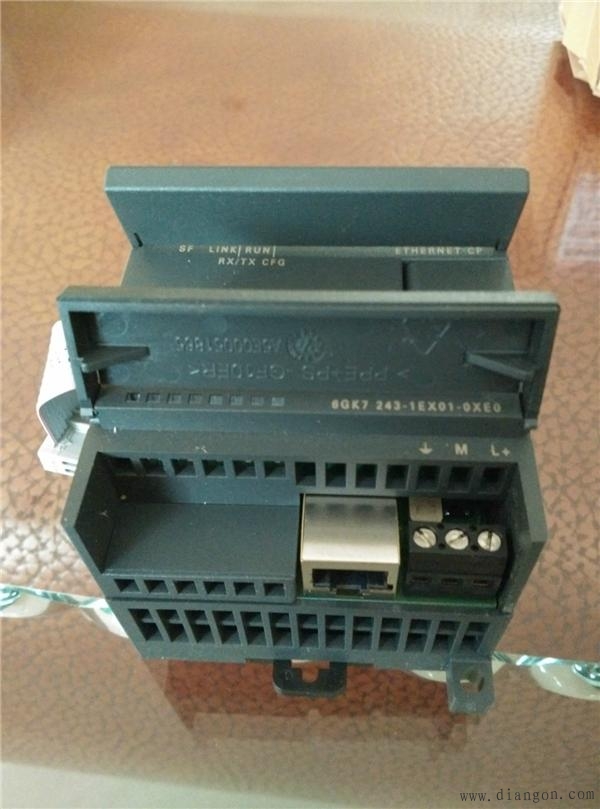

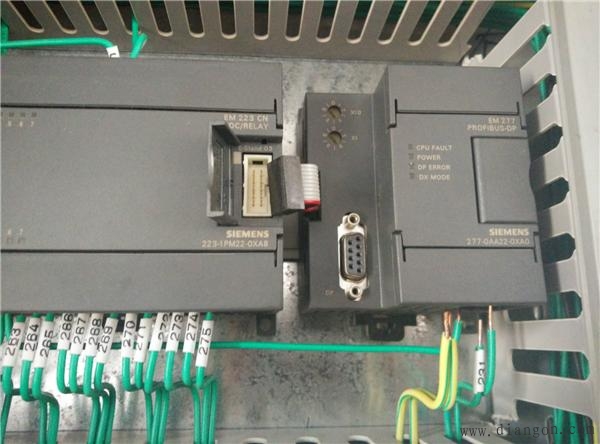

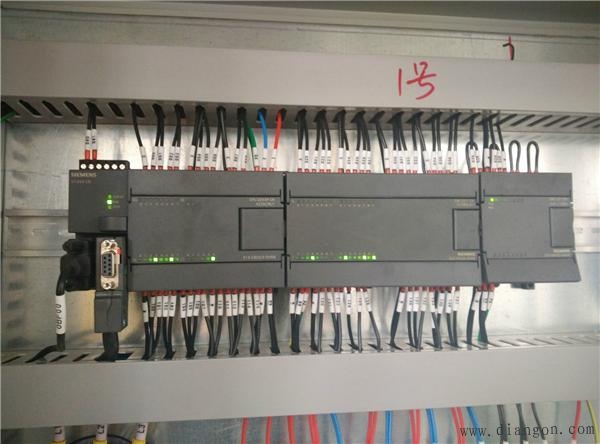

以太网模块，把之前他们预留的277模块换下来

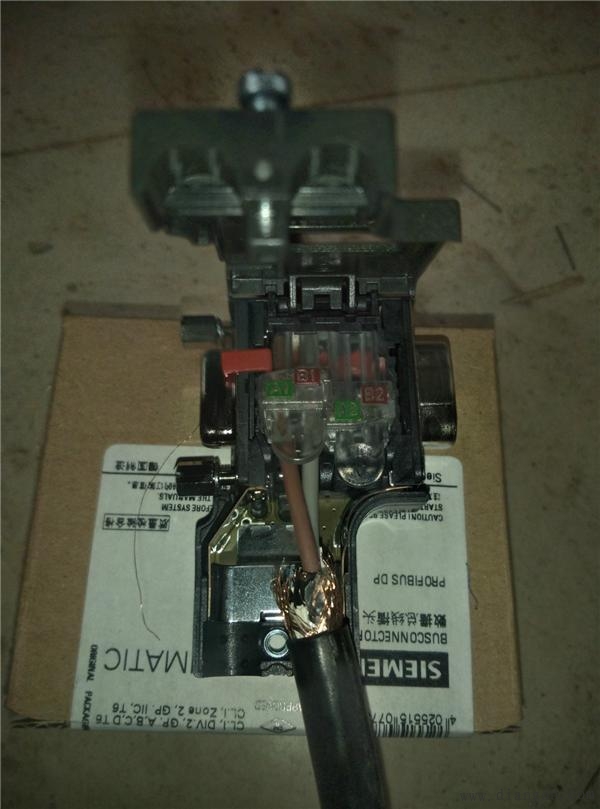

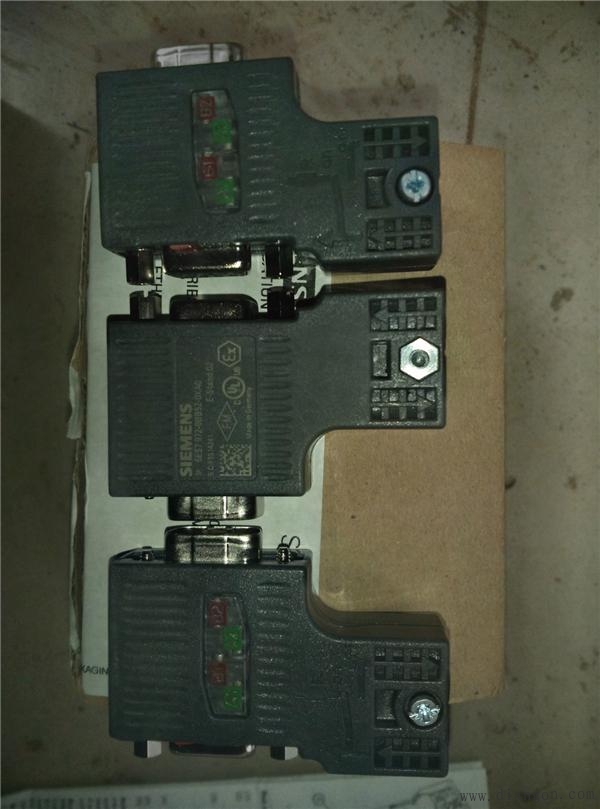

DP接头接线

采用了90°快速接头

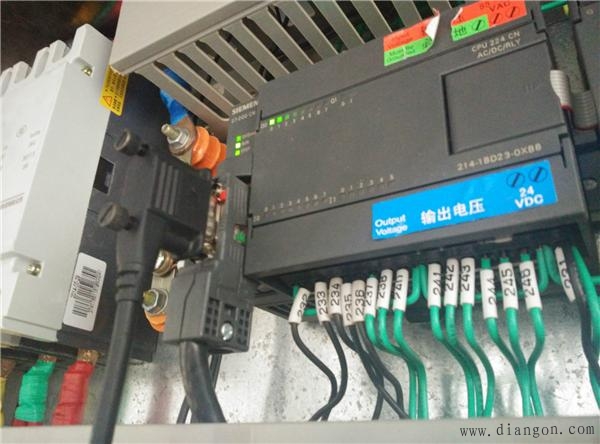

请原谅我们那惨不忍睹的接线

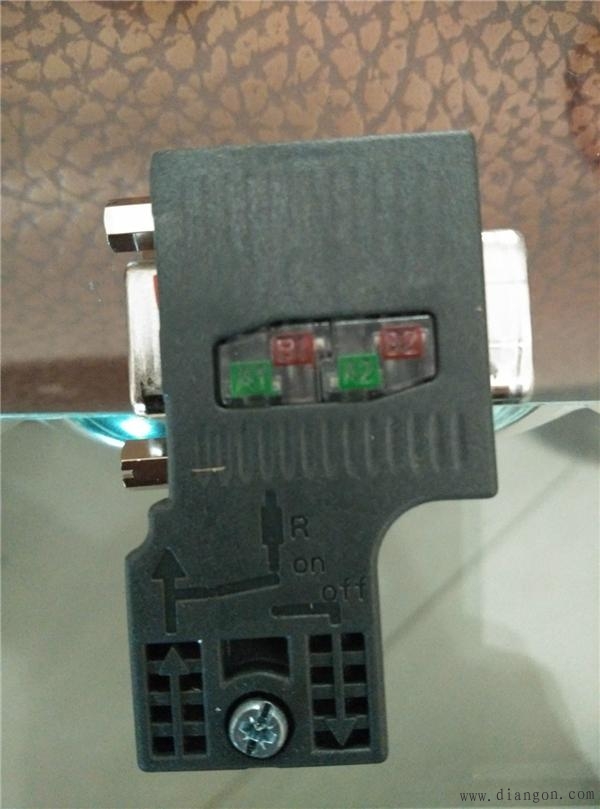

至于DP接头电阻开关的打法：

其实很简单，接一根线的打ON,接两根线的打OFF就可以了。

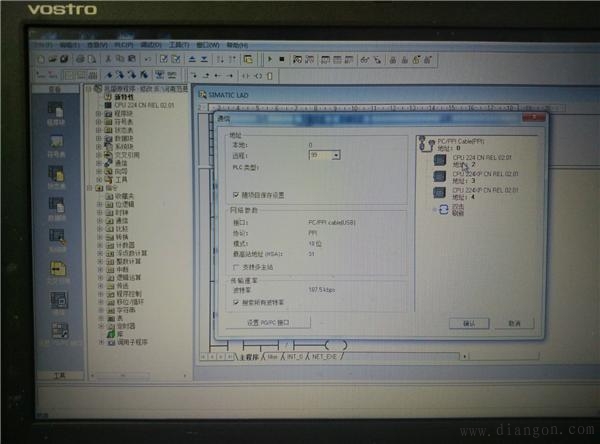

电脑使用PPI电缆连接，看，三个PLC都在线上了：

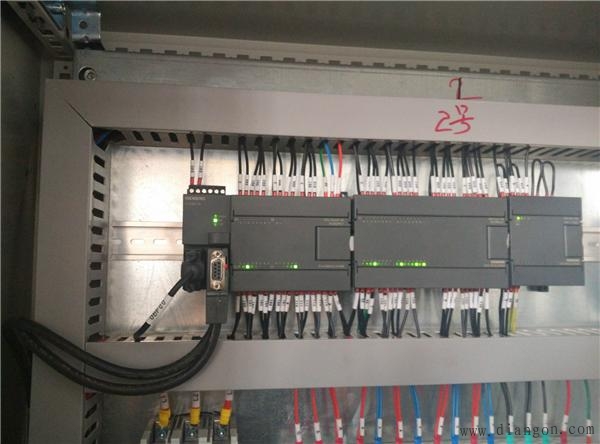

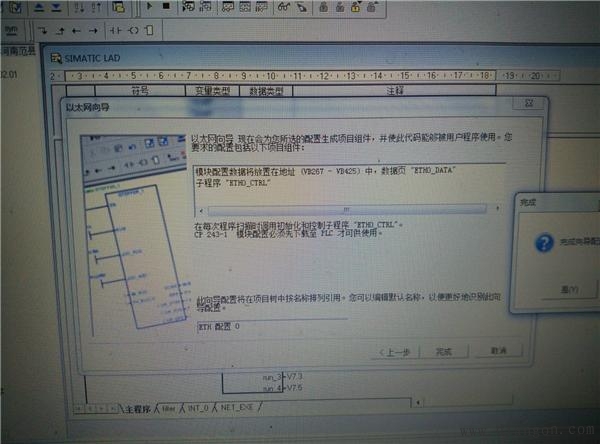

组态好以太网，下载并运行

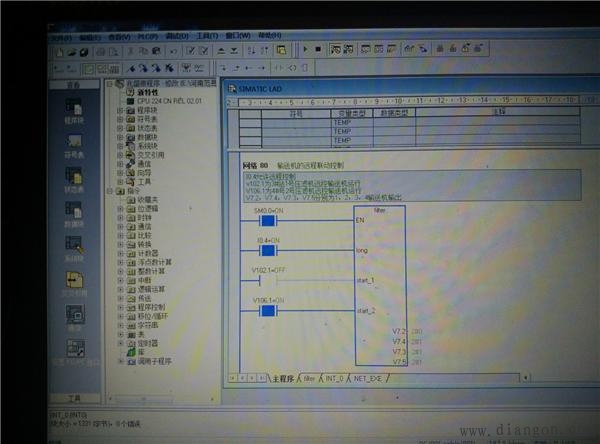

专门编写的库指令，用于三台PLC的联动运行，用V区交换数据。

至于通讯组态，其实很简单，使用指令向导中的NETW一步步的完成就可以了。

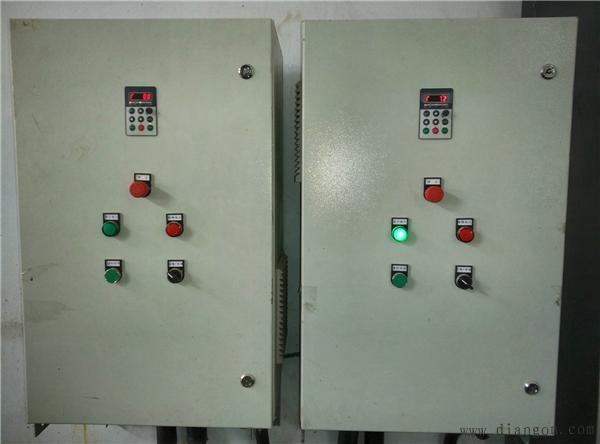

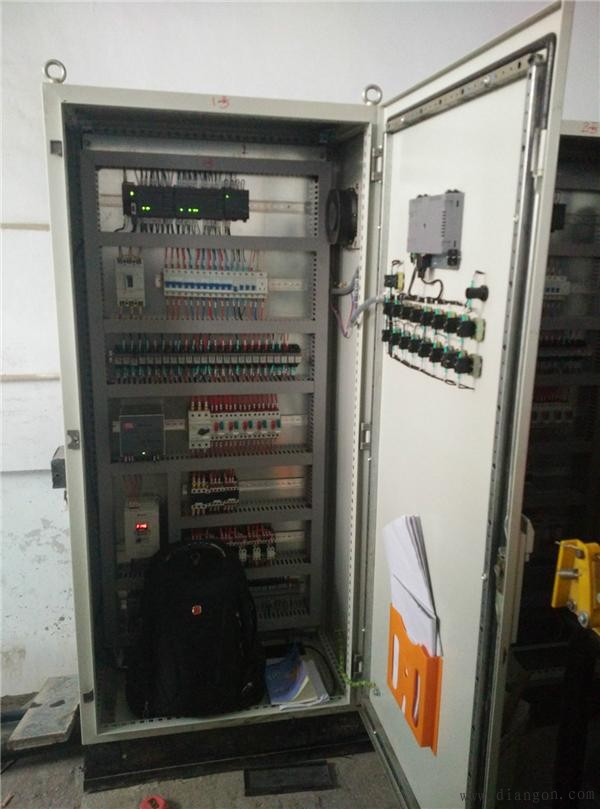

工作完成分享下我们的电柜：
