刀开关的结构和安装

刀开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称 “ 隔离开关 ” 。
　　刀开关是一种结构较为简单的手动电器，主要由手柄、触刀、静插座和绝缘底板等组成，如下图所示。

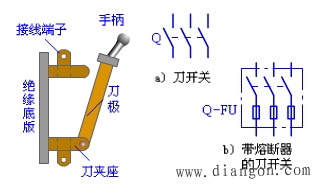

刀开关结构示意图
1 —静触头 2 —手柄 3 —动触头 4 —铰链支座 5 —绝缘底板
　　刀开关在切断电源时会产生电弧，因此在安装刀开关时手柄必须朝上，不得倒装或平装。
　　接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外发生。
