adc0809引脚图及功能

INo ~ IN₇：八个模拟量输入端。

START：启动A / D转换,当START为高电平时,开始A / D转换。

EOC：转换结束信号。当A / D转换完毕之后,发出一个正脉冲,表示A / D转换结束,此信号可用做

A / D转换是否结束的检测信号或中断申请信号（加一个反相器）。

C、B、A：通道号地址输入端,C、B、A为二进制数输入,C为最高位,A为最低位,CBA从000~111分别选中通道IN₀ ~ IN₇。

ALE：地址锁存信号,高电平有效。当ALE为高电平时,允许C、B、A所示的通道被选中,并把该

通道的模拟量接入A / D转换器。

CLOCK：外部时钟脉冲输入端,改变外接R、C可改变时钟频率。

D₇~D₀：数字量输出端。D₇为高位。

V_REF（ ）,V_REF（—）：参考电压端子,用来提供D / A转换器权电阻的标准电平。一般 V_REF( )=5V,

V_REF（—）= 0V

Vcc：电源电压, 5V。

GND：接地端。

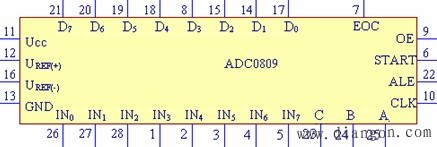

图 ADC0809 管脚排列图

ADC0809可以进行八路A / D转换,并且这种器件使用时无需进行调零和满量程调整,转换速度和精度属中高档,售价又不贵。所以,一般控制场合采用这些ADC0809（或0800 系列）的A / D转换片是比较理想的。
