热继电器型号含义及图形符号

JR0 、 JRl 、 JR2 和 JRl5 系列的热继电器均为两相结构，是双热元件的热继电器，可以用作三相异步电动机的均衡过载保护和定子绕组为 Y 联结的三相异步电动机的断相保护，但不能用作定子绕组为 △ 联结的三相异步电动机的断相保护。
　　JRl6 和 JR20 系列热继电器均为带断相保护的热继电器，具有差动式断相保护机构。选择时主要根据电动机定子绕组的联结方式来确定热继电器的型号，在三相异步电动机电路中，对 Y 联结的电动机可选用两相或三相结构的热继电器，一般采用两相结构，即在两相主电路中串接热元件。但对于定子绕组为△联结的电动机必须采用带断相保护的热继电器。

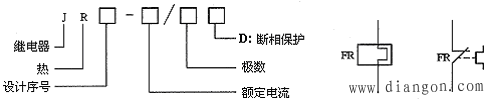

　　热继电器的型号含义及图形符号如下图所示。

　　　　　　　　 (a) 型号含义 　　　　　　　　　 (b) 热元件　 (c) 动断触点

热继电器的型号含义及图形符号
