电子式时间继电器电路原理图解

电子时间继电器可分为晶体管式时间继电器和数字式时间继电器。

　　晶体管式时间继电器具有延时范围广、体积小、精度高、调节方便以及寿命长等优点，因而得到了广泛的应用。

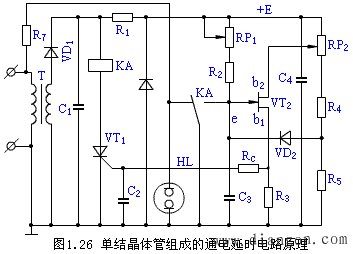

　　晶体管时间继电器分为通电延时型、断电延时型和带瞬动触点的通电延时型。它们均是利用RC电路充放电原理构成延时，右图为一种单结晶体管构成的RC充放电时间继电器的原理电路。其工作原理如下：

　　当电源接通后，经二极管VD1整流、电容C1滤波及稳压器稳压后的直流电压经电位器RP1和电阻R2向C3充电，C3两端的电压按指数规律上升。当该电压大于单结晶体管VT2的峰点电压时，VT2导通，输出脉冲使晶闸管VT1导通，继电器线圈得电，触头动作。这种时间继电器主要用于中等延时(0.05s～1h)场合。

数字式时间继电器采用数字脉冲计数电路，较之晶体管式时间继电器来说，延时范围更大，精度更很高，主要用于各种需要精确延时和延时时间较长的场合。这类时间继电器功能特别强，有通电延时、断电延时、定时吸合、循环延时4种延时形式合十几种延时范围供用户选择，这是晶体管时间继电器不可比拟的。

电子式时间继电器常用产品有JS、JSB、JJSB、JS14、JS20等系列。
