磁路应用举例

例 如图1所示的一个由铸铁构成的均匀磁路，已知截面积S = 1cm²，磁路的平均长度l = 0.5m 。（1）若要在铁芯中产生0.75×10^-4 Wb的磁通φ1，线圈匝数为5000，求线圈中应通入多大的电流I1？磁路的磁阻为多大？ （2）若线圈中电流I2为0.73A ，求铁芯中磁通φ2。（铸铁的磁化数据：

B H

0.75T 5000A/m

0.9T 7300A/m）

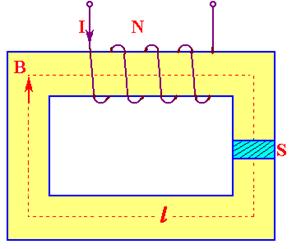

图1

解 （1）磁路中的磁感应强度为

由磁化数据得此时的磁场强度

H1 = 5000A/m

再根据磁路的基尔霍夫第二定律得到所需的励磁电流

相应的磁阻

（2）由磁路的基尔霍夫第二定律可得此时的磁场强度

由磁化数据得对应的磁感应强度

B2 = 0. 9T

相应的磁通

φ2 = B₂S = 0 .9×10^-4Wb
