正反转、Y-Δ降压起动电路PLC编程实例

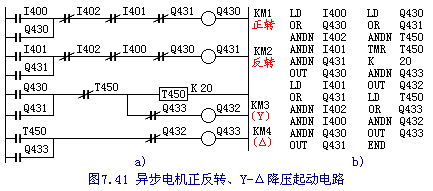

在电动机正反转控制和Y-Δ降压起动梯形图的基础上，很容易设计出正反转、Y-Δ降压起动控制梯形图如图所示。
　　正反转起动时由Q430以及Q431的触点并联接通Q432，使KM3 通电实现电动机绕组的Y形连接。同时T450线圈通电开始延时，当延时时间到(2s)，T450动作，其常闭触点打开，断开Q432而使KM3断电，也同时使T450自身断电；与此同时，T450常开触点闭合接通Q433并自锁使KM4通电动作，电动机转为Δ连接运行。
　　梯形图中用Q432和Q433的常闭触点实现软件互锁。
　　控制指令语句见图7.41b)。
