铁磁性物质起始磁化曲线

1. 概念：

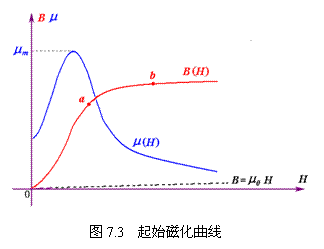

铁磁性物质从B = 0、H = 0开始磁化，所绘制出的B-H曲线即为起始磁化曲线。如图7.3所示。

2. 起始磁化曲线的绘制：

① oa段，随着H的增大，B急剧增大。

② ab段：若H继续增大，B的增大减慢。

③ 磁饱段：b点以后，再增大H，B增加得很小，与真空或空气一样，这种现象称为磁饱和。

曲线上的a点、b点分别称为膝点、饱和点。

3.工程应用注意事项：

利用铁磁材料设计电感、变压器、电机时注意磁饱和性，通常要求铁磁性物质工作在a点以下，保证留有充分的裕量，如果工作时进入磁饱和区，设备发热加剧，影响设备正常运行，甚至烧毁。
