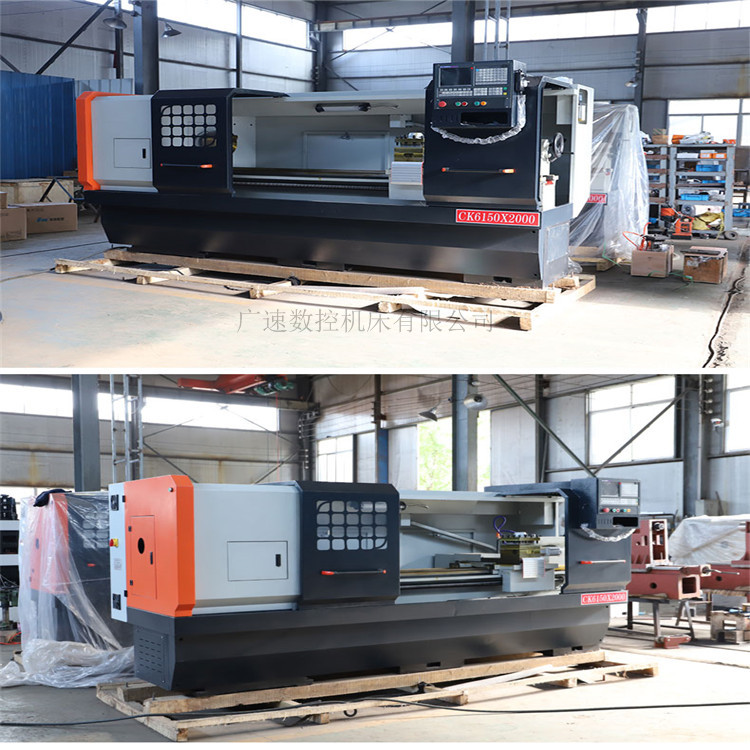

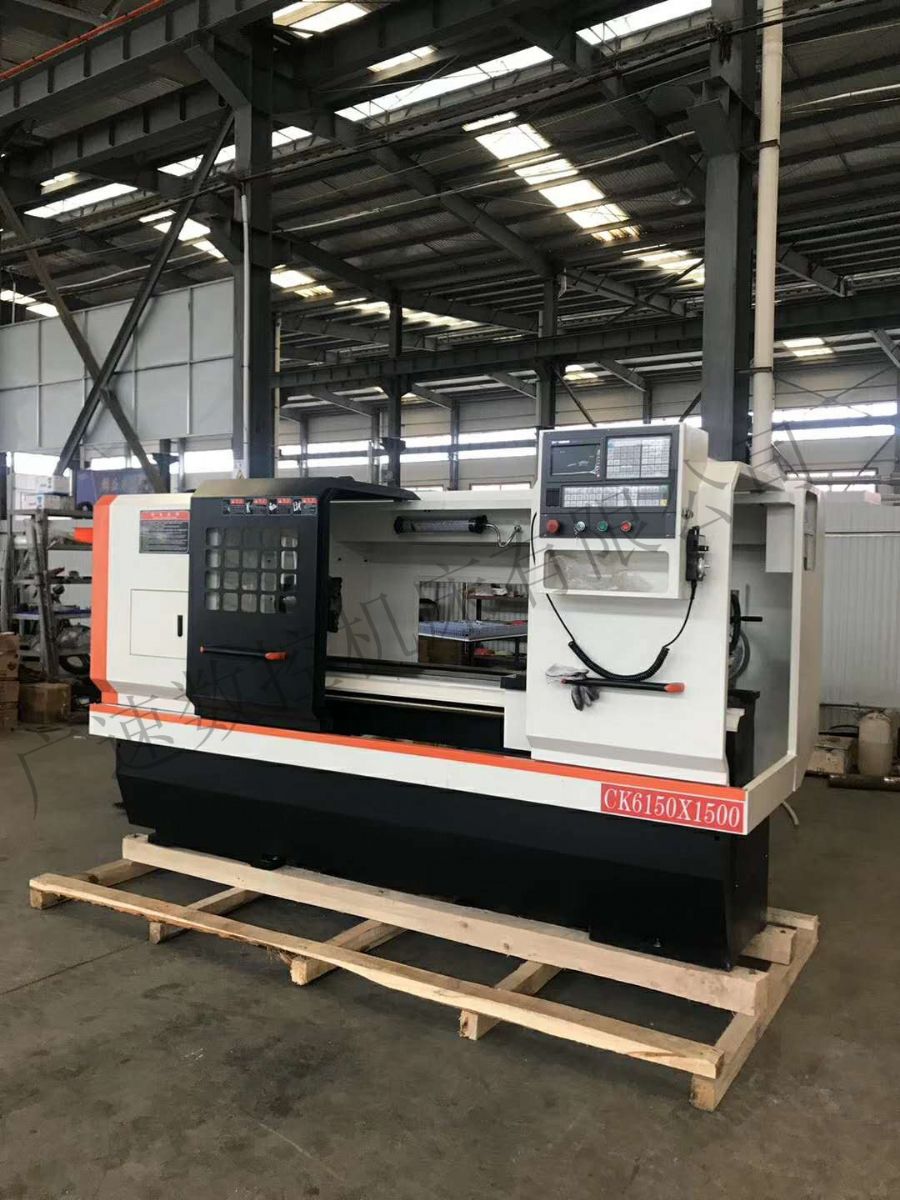

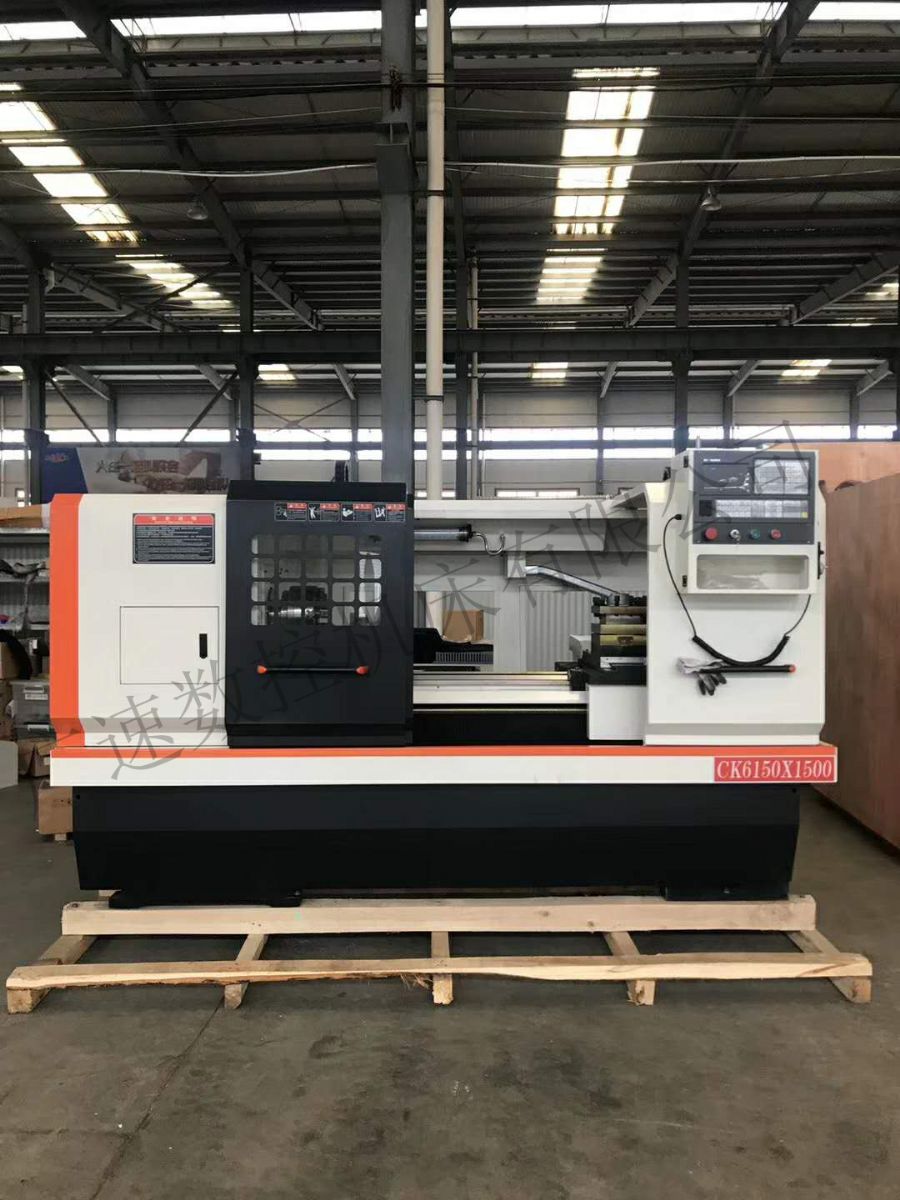

广速数控车床CK6150-1500电动数控车床

​

CK6150数控机床坐标系采用的是右手笛卡尔直角坐标系，其基本坐标轴为X、Y、Z直角坐标，如下图所示，规定了X、Y、Z

三个直角坐标轴的方向，这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则，我们可以确定出A、B、C三个旋
转坐标的方向。
1、机床精度高，主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。

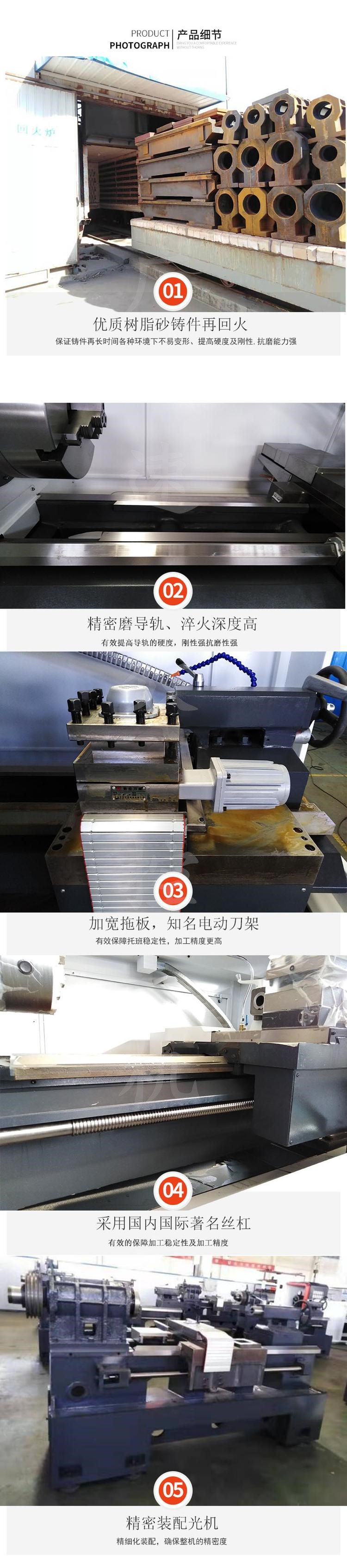

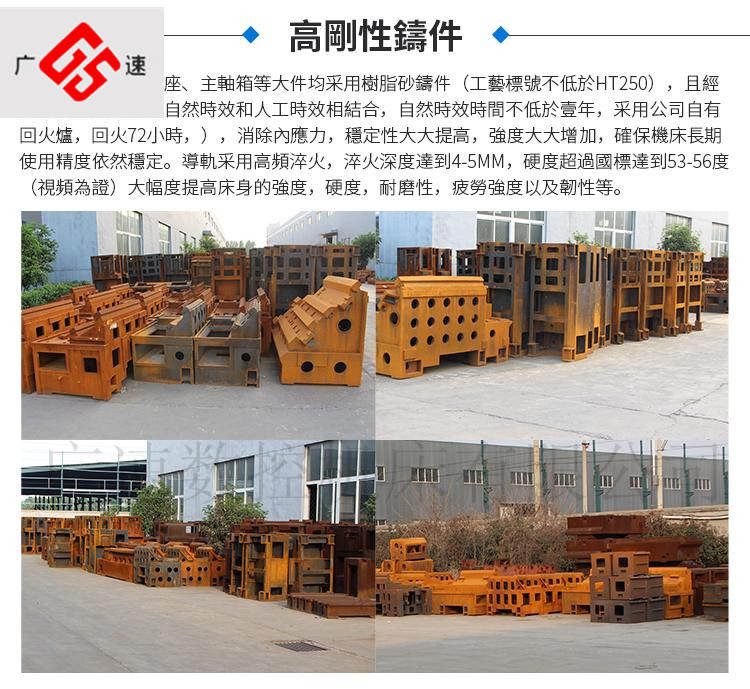

3、床身导轨经超音频淬火后精磨，硬度高，刚性好。

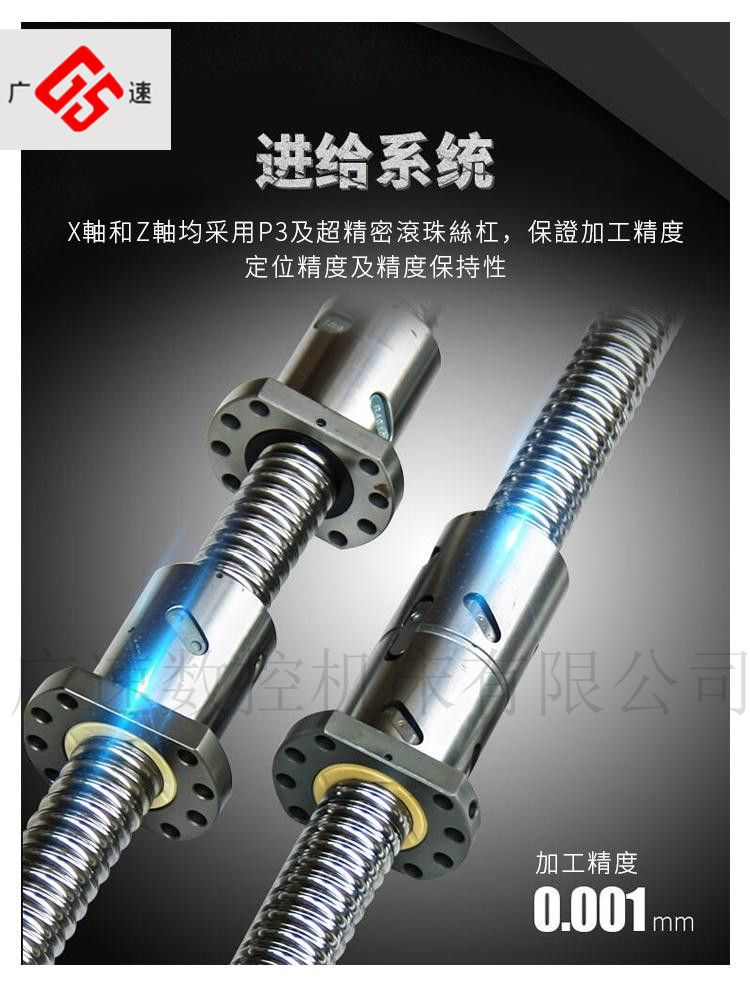

4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、
减少热变形、精度稳定的特点。
5、电动四工位刀架采用精密齿盘定位，重复定位精度高。
6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而
损伤尾座套筒内孔锥度，有效的保护了尾座部件。

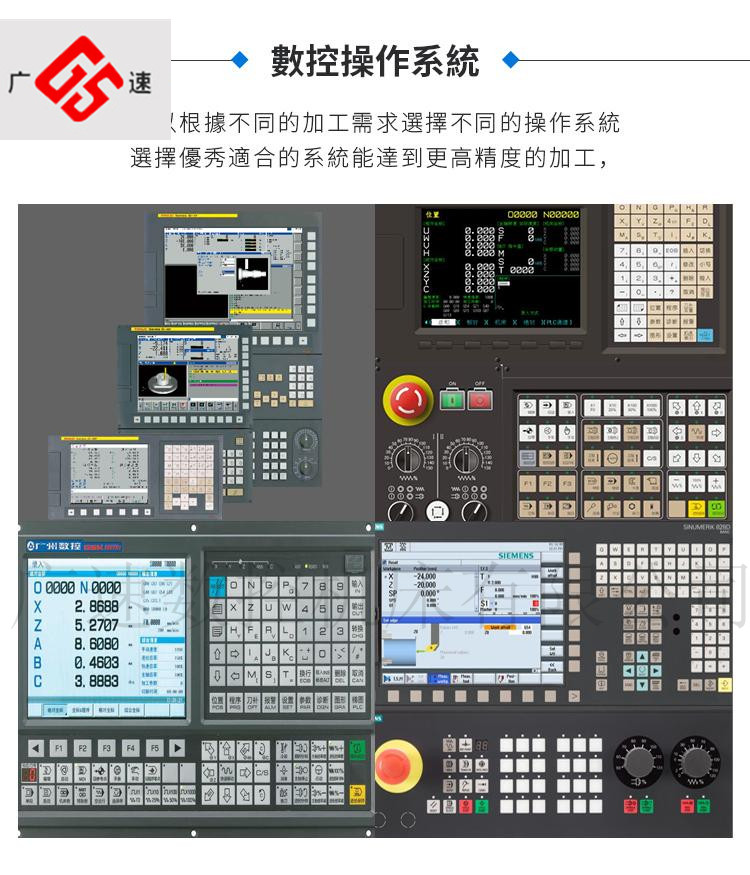

7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内著名产品，可选用混合式步进电机
驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.

主要技术参数

单位

CK6150D

床身大回转直径

mm

Φ500

托板上大回转直径

mm

Φ280

大加工长度

mm

850

大行程X/Z

mm

X:300 Z:1050

主传动形式

机械二档变速

主轴转速级数

档内变频无级

主轴转速范围

rpm

L:70-700，H：160-1600

主轴端部形式

C6

主轴通孔直径

mm

52

主轴孔前端锥度

MT6

主轴电机功率

kw

7.5

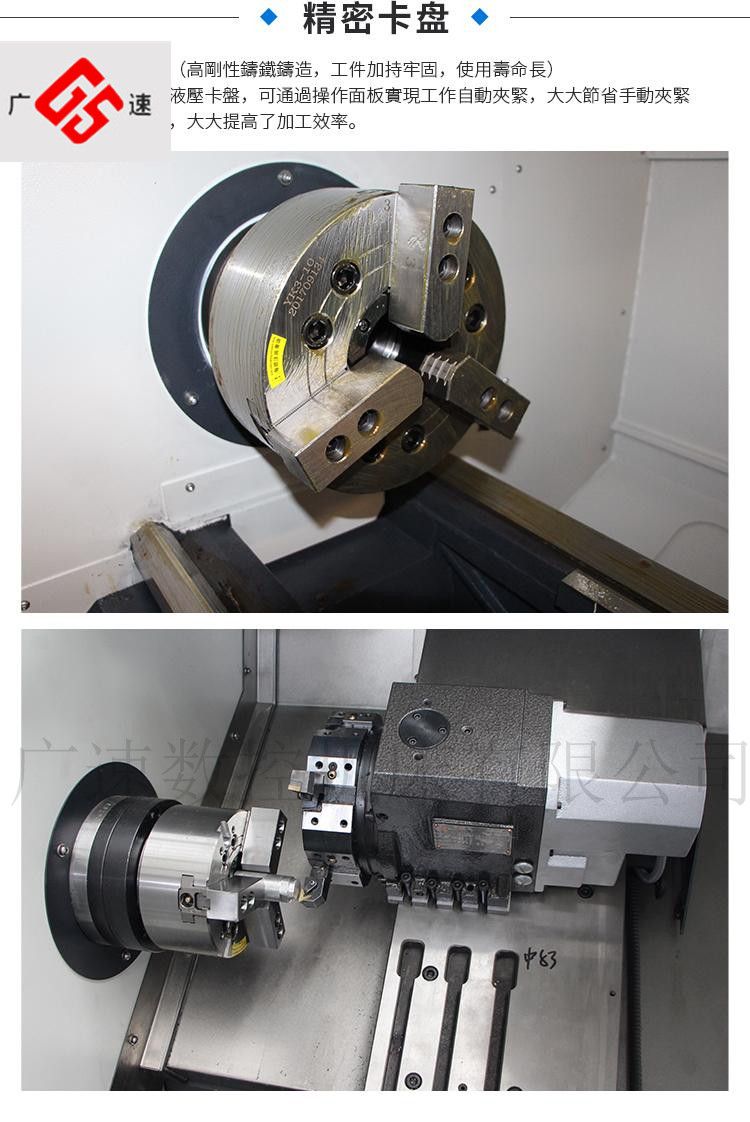

卡盘尺寸

mm

200

滚珠丝杠规格
