8155内部定时/计数器
时间：2023-03-11作者：佚名
|

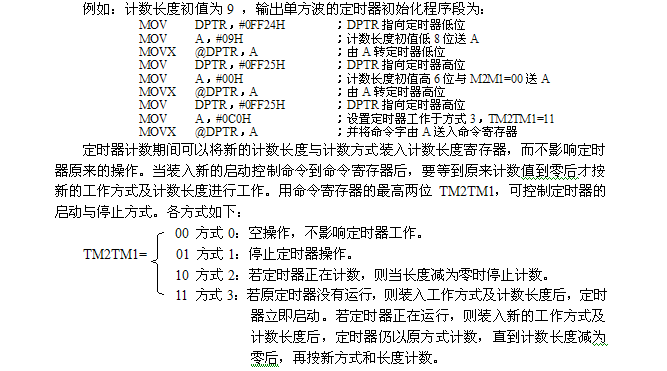

1．8155定时器的作用 与80C51单片机的定时/计数器类似，8155定时器可用于计数与定时。 2．工作过程 8155定时器的核心器件为14位减法计数器，工作前先送一个计数长度初值到减法计数器（即：定时器初始化）。启动定时器后，从TIMERIN引脚输入的脉冲对减法计数器进行减法计数。当计数器减到0时（即计数/定时时间到），可用4种输出方式，从TIMEROUT引脚输出方波或脉冲信号，同时将状态寄存器中TIMER置1。 3．8155定时器的初始化 8155定时器的初始化就是将计数长度的初值送入14位减法计数器，14位减法计数器由2个字节组成，按本节的连接方法，其地址分别为FF24H与FF25H，其格式如下： 定时器低位： D7 D6 D5 D4 D3 D2 D1 D0 地址为FF24H
定时器高位： D7 D6 D5 D4 D3 D2 D1 D0 地址为FF25H
其中T0~T13为14位减法计数器。因为减法计数器是14位，所以计数长度的初值可以从0002H~3FFFH。其低8位送入定时器的低位，其高6位装入定时器的高位，定时器最高2位M2M1为定时器4种输出方式选择位，如表8-3所示：
|
