速度继电器的结构和工作原理

　　 速度继电器是当转速达到规定值时触头动作的继电器。主要用于电动机反接制动控制电路中，当反接制动的转速下降到接近零时能自动地及时切断电源。

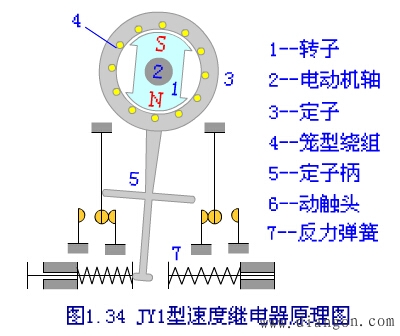

　 速度继电器的结构和工作原理如下所示

　 转子是一块固定在轴上的永久磁铁。浮动的定子与转子同心，而且能独自偏摆，定子由硅钢片叠成，并装有笼型绕组。速度继电器的轴与电动机轴相连，电动机旋转时，转子随之一起转动，形成旋转磁场。笼型绕组切割磁力线而产生感应电流，该电流与旋转磁场作用产生电磁转矩，使定子随转子向转子的转动方向偏摆，定子柄推动相应触头动作。定子柄推动触头的同时，也压缩反力弹簧，其反作用阻止定子继续转动。当转子的转速下降到一定数值时，电磁转矩小于反力弹簧的反作用力矩，定子返回原来位置，对应的触头恢复原始状态。调整反力弹簧的拉力即可改变触头动作的转速。

　 机床上常用的速度继电器有JY1型、JFZ0型两种。
