三极管的开关特性

1．双极型三极管的开关特性:

当u_i≤0时， u_BE≤0，三极管工作在截止区，其工作特点是基极电流 i_B≈0，集电极电流 i_c=I_cE≈0，因此三极管的集 -射极之间相当于一个断开的开关。这时的输出电压为 u_o=U_oH≈ V_cc。

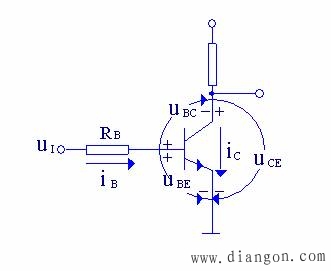

图1　双极型三极管的开关电路

当u_I为正，并且使 i_B≥I_BS （I_BS=）时， u_BE和u_BC 同为正向偏置，三极管工作在饱和区，饱和区的工作特点是集射间的饱和压降 U_CES≈0，而且 i_C不再随i_B增加而增大，此时集射间如同开关短路一样，故 u_o=U_OL≈0。

在实用电路中，通常都满足 V_CC》V_CES ，I_CEO≈ 0。因此，经常使用下图给出的三极管开关等效电路。

2.开关等效电路

（a）截止状态　(b) 饱和状态

图2　三极管的开关等效电路

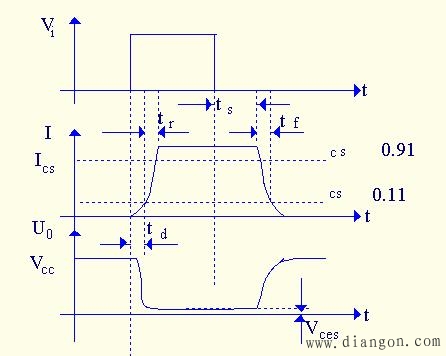

2、三极管的动态开关特性

开通时间：从U_I正跳变开始到 i_c上升 到0.9I_C(sat) 所需要的时间称为开通时间，用 t_on表示

关断时间：从U_I负跳变开始到i _c下降到0.1I_c(sat)所需要的时间称为关断时间，用 t_of表示
