D触发器特性表、状态转换图、上升沿触发和下降沿触发
时间：2023-03-11作者：佚名
|
凡是在时钟信号作用下逻辑功能符合表1所示特性表所规定的逻辑功能者，就叫做D触发器。
D触发器的特性方程为

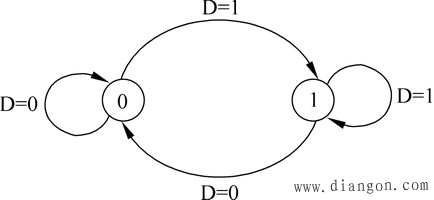

D触发器的状态转换图如图1所示。

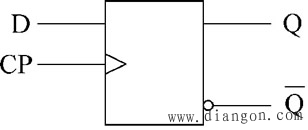

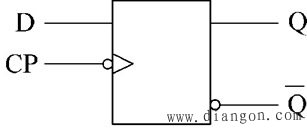

从表1可知，D触发器只有一个输入端D，其结构形式也有多种，图2所示为边沿型D触发器的逻辑图形符号，图2（a）所示为上升沿触发，图2（b）所示为下降沿触发。
|
