时间继电器控制Y-Δ降压起动控制线路

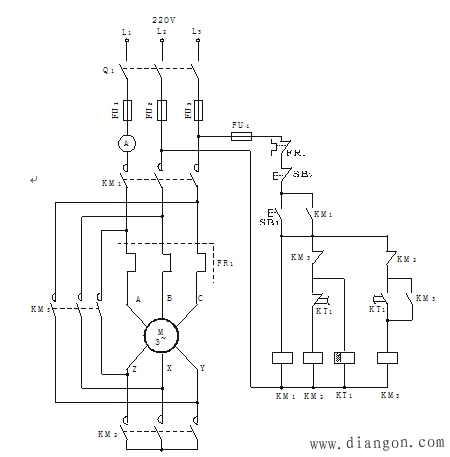

图为三相异步电动机Y-Δ降压起动的主回路及控制线路，KT为得电延时型时间继电器。在正常运行时，电动机定子绕组是连接成三角形的，起动时把它连接成星形，起动完成后再恢复成三角形。从主回路可知KM1和KM2主触点闭合，使电动机接成星形，并且经过一段延时后KM2主触点断开，KM1和KM3主触点闭合再接成三角形，从而完成降压起动，而后再自动转换到正常速度运行。
控制线路的工作过程是：按下SB2，KMl得电自锁，KMl在电动机运转期间始终得电；KM2和时间继电器KT1也同时得电，电动机Y接起动。延时一段时间后，KT1延时触点动作，首先是延时动断触点断开，使KM2失电．主回路中KM2主触点断开，电动机起动过程结束；随之KM2互锁触点复位，KT1延时动合触点闭合，使KM3得电自锁，且其互锁触点断开，又使KT1线圈失电，KM2不容许再得电。电动机进入Δ接线正常运行状态。
