主从RS触发器的图形符号和特性表

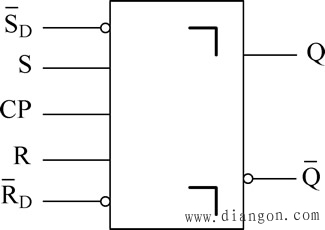

主从RS触发器的逻辑图形符号如图1所示。逻辑图形中的“┐”表示“延迟输出”，即CP返回0以后输出状态才改变。因此触发器状态的变化发生在CP的下降沿。

图1 主从RS触发器的图形符号

主从RS触发器的特性表如表1所示。

CP	S	R	Qn	Qn 1
×	×	×	×	Qn
	0	0	0	0
	0	0	1	1
	0	1	0	0
	0	1	1	0
	1	0	0	1
	1	0	1	1
	1	1	0	×
	1	1	1	×

从表1中可以看出，主从RS触发器只在时钟脉冲的下降沿触发，除此之外的任何时刻，不论输入端和触发器的原态如何，触发器始终保持原态。主从结构的RS触发器正常工作时，仍然要遵循约束条件：RS=0。
