8255与单片机接口实例

例1 从8255B口输入8位数据，然后从8255A口输出。

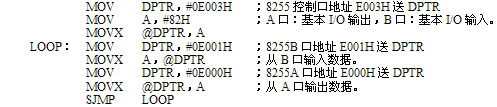

解：设置8255A口为基本I/O输出方式，8255B口为基本I/O输入方式。先从8255B口输入8位数据到累加器A，然后将累加器中的8位数据输出到8255A口，重复上述过程。

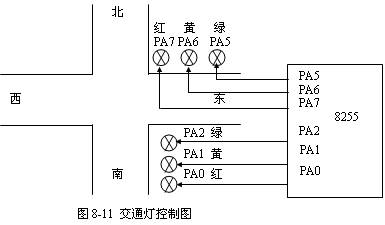

例2 编写交通灯控制程序。用8255A口的PA7、PA6、PA5控制南北方向的红、黄、绿灯，用8255A口的PA0、PA1、PA2控制东西方向的红、黄、绿灯，如图8-11所示。控制方式为：东西方向通行30秒后，黄灯亮1秒，再南北方向通行30秒后，黄灯亮1秒，按上述方式不断循环。

解：（1）分析：

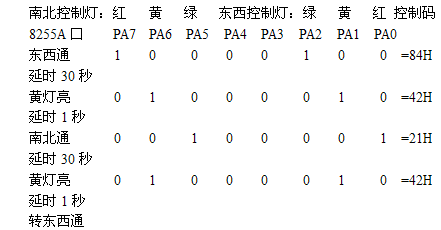

开始时，假设东西方向先通行，即东西方向为绿灯（PA2=1），南北方向为红灯（PA7=1）。显然，送入8255A口的控制码为10000100=84H。30秒延时后黄灯亮，黄灯亮的控制码为42H。延时1秒后，南北方向通行，南北方向通行的控制码为21H。然后延时30秒依次循环。具体工作过程如下：

由上述分析可知，只要将8255A口设置成基本I/O输出方式，然后将交通灯的控制码依次输出到A口，并作30秒或1秒的延时，则可编写出如下的交通灯控制程序。

（2）流程图如图8-19所示

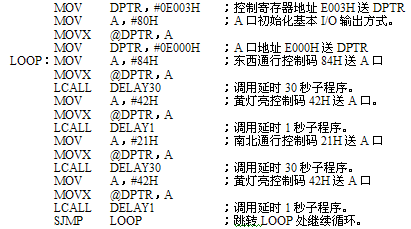

（3）源程序

延时1秒与30秒子程序由读者自行编写。

思考题：

在上题的基础上，如何编写在八段显示管DG1DG0上，能显示30秒倒计时的交通灯程序。

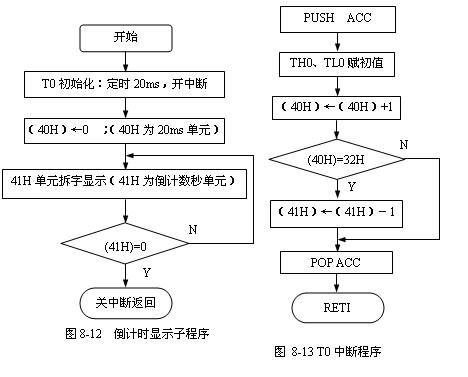

提示：将延时程序，改为调用倒计时显示子程序，该子程序的流程图如图8-12所示。在图中用41H单元作为倒计数单元，延时秒数（30秒或1秒）输入41H单元中。图8-13为定时器T0延时20ms中断处理程序，流程图中内容由读者自已理解，程序也由读者自己编写。

编程时请注意，图8-20（2）中：（41H）←（41H）－1要用十进制减法运算。
