组合逻辑电路的特点和组合逻辑电路设计实例

在组合逻辑电路中，任意时刻的输出仅仅决定于当时的输入，与电路原来的状态无关。这是组合逻辑电路在逻辑功能上的共同特点。因此，组合逻辑电路中没有存储元件，门电路是组合逻辑电路中的基本元件。

在时序逻辑电路中，任一时刻的输出不仅仅取决于当时的输入，还与电路的原来状态有关，即时序逻辑电路具有“记忆”功能，因此，时序逻辑电路中一定要有存储元件，存储器是时序逻辑电路的基本元件。时序逻辑电路的知识将在以后的章节中详细介绍。

组合逻辑电路可用图1所示的框图表示。

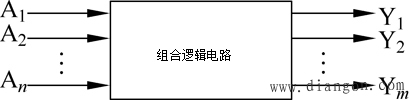

图1 组合逻辑电路框图

图中A₁，A₂，…，A_n表示输入变量，Y₁，Y₂，…，Y_m表示输出变量。输出变量与输入变量之间的逻辑关系可以用逻辑函数表示，即

除了用逻辑图和逻辑函数表示组合逻辑电路的逻辑功能以外，还可以用逻辑真值表的形式表示，以使电路的逻辑功能更加直观。图2就是一个组合逻辑电路的例子。它有3个输入变量A、B、CI，两个输出变量S、CO，只要A、B、CI的取值确定，则S、CO的取值也随之确定，与电路原来的状态没有关系。其逻辑功能用逻辑函数表示为

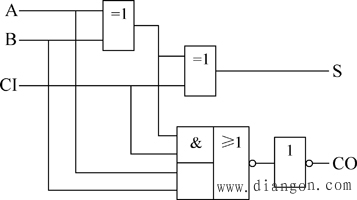

图2 组合逻辑电路举例

其逻辑真值表如表1所示。从该电路的真值表可知，该电路的逻辑功能是一位二进制加法计算器电路。

表1 组合逻辑举例的真值表
