全加器逻辑图原理
时间:2023-03-11来源:佚名
|
两个多位二进制数相加时,除了最低位以外,其他每一位相加时都需要考虑低位的进位,即将加数、被加数和低位的进位3个数相加,这种加法运算称为全加运算,实现全加运算的电路叫做全加器。 全加器的真值表如表1所示。A、B、CI分别为加数、被加数和低位的进位,S为本位和输出,CO为向相邻高位的进位输出。 表1 全加器真值表
根据真值表写出输出逻辑函数式:
将函数式进行化简和转换

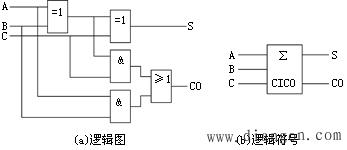

画出全加器的逻辑图,如图1所示。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
