触发器功能的转换

4种逻辑功能的触发器：RS、JK、D和T触发器。但最常见的集成触发器是JK触发器和D触发器，在使用过程中可以将JK触发器和D触发器换成其它功能的触发器，JK触发器和D触发器之间也可以相互转换。

1、JK触发器转换成D触发器

比较JK触发器和D触发器的特征方程

JK触发器：

D触发器：

只要令JK触发器的输入端，JK触发器就转换成了D触发器。转换电路图如图1所示。

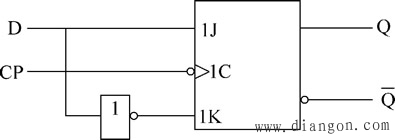

图1 JK触发器转换为D触发器的电路图

2、JK触发器转换成T触发器

比较JK触发器和T触发器的特性方程

JK触发器：

T触发器：

只要令JK触发器的输入端J=K=T，JK触发器就转换成了T触发器。转换电路如图2所示。

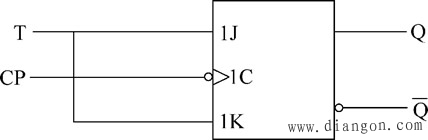

图2 JK触发器转换为T触发器的电路图

3、D触发器转换成JK触发器

比较D触发器和JK触发器的特性方程

D触发器：

JK触发器：

令

(1)

上式即为将D触发器转换为JK触发器的转换条件，根据转换条件画出转换电路，如图3所示。

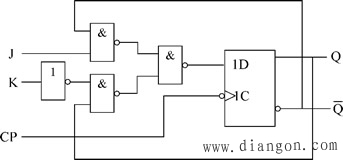

图3 D触发器转换为JK触发器的电路图

4、D触发器转换成T触发器

比较D触发器和T触发器的特性方程

D触发器：

T触发器：

令

(2)

上式即为D触发器转换为T触发器的转换条件，根据转换条件画出转换电路，如图4所示。

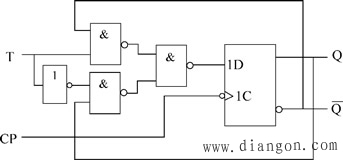

图4 D触发器转换为T触发器的电路图

根据同样的方法，可以在任意触发器之间转换，请读者自行分析。
