分立元件复合门电路

前面介绍的二极管与门和或门电路虽然结构简单，逻辑关系明确，但却不实用。存在着高、低电平偏移现象，且带负载能力差。而三极管非门电路则不存在这些缺点。

为此，常将二极管与门和或门与三极管非门组合起来组成与非门和或非门电路，以消除在串接时产生的电平偏离，并提高带负载能力。

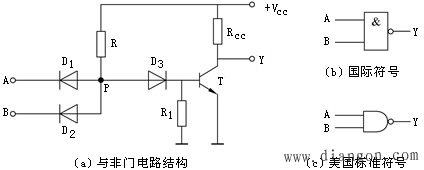

图1所示为由二极管与门电路与三极管非门电路串联而成的与非门电路的结构和逻辑图形符号。

图1 与非门电路与逻辑符号

图中二极管D₃的作用是提高输入低电平的抗干扰能力，即当输入低电平有波动时，保证三极管可靠截止，以输出高电平。电阻R₁的作用是当三极管从饱和向截止转换时，给基区存储电荷提供一个泄放回路。与非门电路的工作原理请读者自行分析。

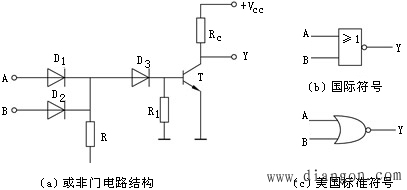

图2所示为由二极管或门电路与三极管非门电路串联而成的或非门电路的结构和逻辑图形符号。或非门电路的工作原理请读者自行分析。

图2 或非门电路与逻辑符号
