电子电喇叭的结构和原理电路图

电子电喇叭的结构如图所示：

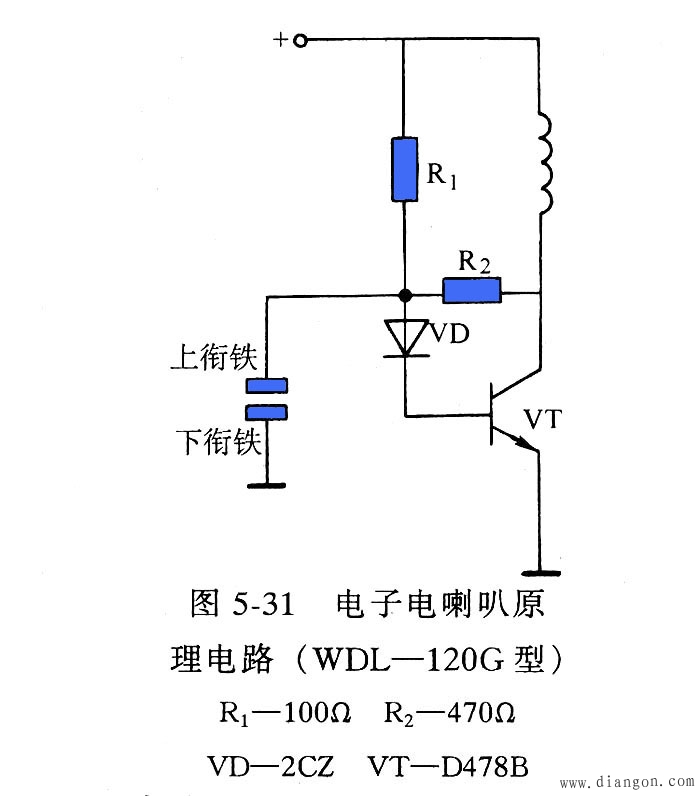

下图是原理电路图：

当喇叭电路接通电源后，由于晶体管VT加正向偏压而导通，线圈中便有电流通过，产生电磁力，吸引上衔铁，连同绝缘膜片和共鸣板一起动作，当上衔铁与下衔铁接触而直接搭铁时，晶体管VT失去偏压而截止，切断线圈中的电流，电磁力消失，膜片与共鸣板在弹力作用下复位，上、下衔铁又恢复为断开状态，晶体管VT重又导通，如此周而复始地动作，膜片不断振动便发出响声。
