低压配电系统的配电方式

1、放射式配电线路
特点：发生故障时互不影响，供电可靠性高，但导线消耗量大，开关控制设备较多，投资高。适用于对供电可靠性要求高的场合。
2、树干式配电线路
特点：开关设备少，导线的消耗量也较少，系统的灵活性好，但干线上发生故障时，影响范围大，供电可靠性较低，适用于供电容量小而负载分布较均匀的场合，见图1。

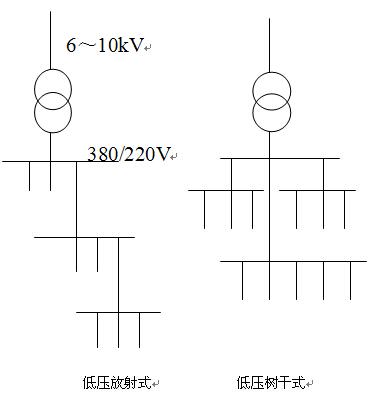

6～10kV
380/220V
低压放射式
低压树干式

图1 低压配电方式
