时间继电器控制交流电动机能耗制动控制线路

图1是时间继电器控制的交流电动机能耗制动控制线路图。三相异步电动机的能耗制动是在电动机定子绕组交流电源被切断后，在定于两相绕组间加进直流电源，产生一个恒定磁场，利用惯性转动的转子切割其磁力线所产生的转子电流在磁场中受力，从而产生制动力矩使电动机快速地停车。
在图1控制线路中，SB1用于起动，SB2用于制动，KM2为制动用接触器。若在电动机正在运行时，按下SB2，KM1断电，切除交流运行电源。制动接触器KM2及时间继电器KT1得电，KM2得电自锁使直流电接入主回路进行能耗制，KT1得电开始计时。当速度接近零时，延时时间到，KT1的延时动断触点打开，KM2失电，主回路中KM2主触点打开，切断直流电源，制动结束。

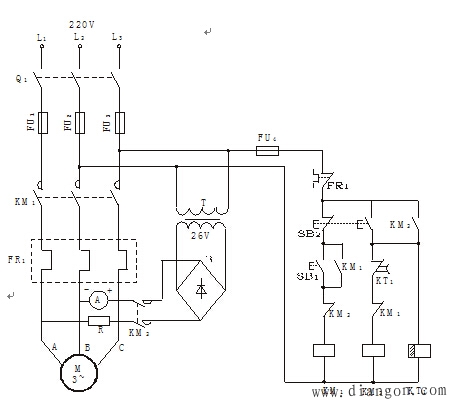

图1 时间继电器控制交流电动机能耗制动控制线路
