三相异步电机能耗制动原理图解

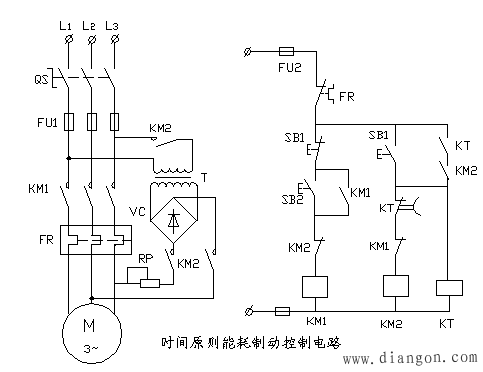

时间原则能耗制动控制电路

时间原则能耗制动控制电路工作原理：
合上电源开关，按起动按钮SB2，接触器KM1线圈得电吸合并自保，电动机起动运转。当按停止按钮SB1时，KM1线圈断电释放，其主触点断开，定子绕组断电；同时，KM2、KT线圈得电吸合并，KM2主触点闭合，电动机二相定子绕组接入直流电源进行能耗制动。使电动机转速迅速下降，当机转接近零时，时间继电器KT延时时间到。其通电延时断开的动断触点断开，使KM2、KT线圈相继断电释放，制动过程结束。
RP为调节制动力大小的限流电阻。

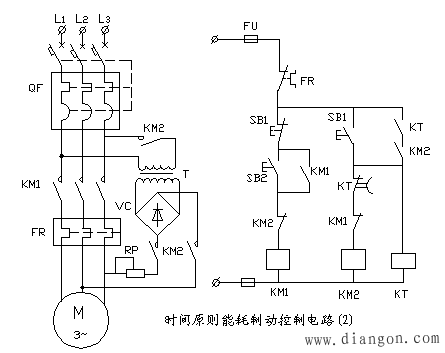

时间原则能耗制动控制电路(2)
