三极管电路图讲解

图1 NPN 三极管共射极电路 图2 共射极电路输出特性曲

图3、截止态如同断路线图 图4、饱和态如同通路
实验：三极管的开关作用

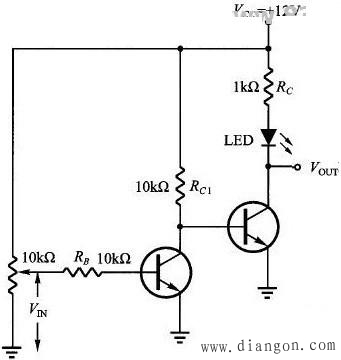

简单三极管开关：电路如图5，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对的 VOUT 以及LED 的亮度。当三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当三极管开关通路时，VOUT = 0.2V ，LED 会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的界线。为使三极管开关的效果明确，可串接两三极管，电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对应的VOUT 以及LED 的亮度。

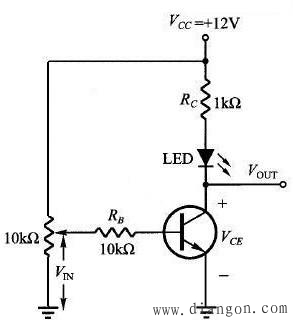

图5、简单开关三极管电路图
以上可以看出几乎任何一种型号三极管都可一做为电子开关来使用，如果条件允许也可用来控制加热设备。可见开关三极管只是一个笼统的概念，不过市面上也有少数的专用开关三极管出售.
