RAM的位扩展接法

如果某一片ROM或RAM的字数够用而位数不够用时，应采用位扩展的连接方式，将多片ROM或RAM组合成位数更多的储存器。

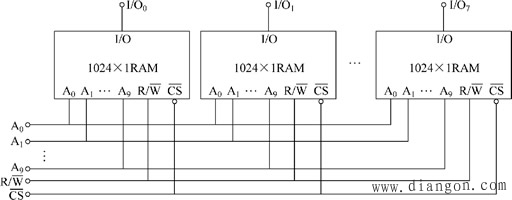

图1所示为用8片1024（1K）×1位RAM构成的1024×8位RAM系统。

图1 RAM的位扩展接法

位扩展的连接方式很简单，只需要把8片的相同地址线、、分别并联起来，每一片的I/O端加起来作为扩展后的RAM的I/O端就可以了。扩展后的RAM的总存储容量为每一片RAM储存容量的8倍。

ROM芯片上没有读/写控制端，在进行位扩展时，出了没有读/写控制端的接线以外，其余各端的连接方法和RAM完全相同。
