数控机床滚珠丝杠螺母副的内循环方式

滚珠丝杠螺母副的结构与滚珠的循环方式有关，按滚珠在整个循环过程中与丝杠表面的接触情况，滚珠丝杠螺母副可分为内循环和外循环两种方式。
内循环方式的滚珠在循环过程中始终与丝杠表面保持接触。如图1所示，在螺母2的侧面孔内装有接通相邻滚道的反向器4，利用反向器引导滚珠3越过丝杠1的螺纹顶部进入相邻滚道，形成一个循环回路，称为一列。一般在同一螺母上装有2～4个反向器，并沿螺母圆周均匀分布。内循环方式的优点是滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小，但制造精度要求高。图1中的反向器为圆形带凸键，不能浮动，称为固定式反向器；若反向器为圆形，可在孔中浮动，外加弹簧片令反向器压向滚珠，称为浮动式反向器，可以做到无间隙、可预紧，刚度较高，回珠槽进出口自动对接，通道流畅，摩擦特性好，但制造成本高。

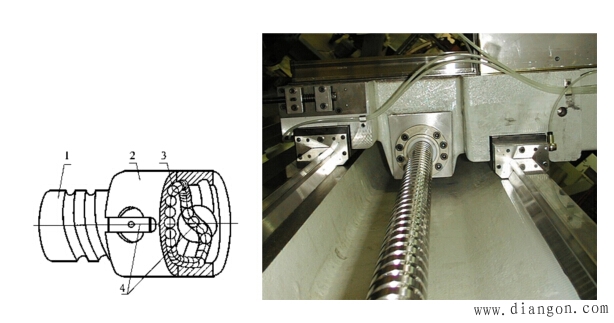

图1 滚珠丝杠螺母副的内循环方式
1—丝杠；2—螺母；3—滚珠；4—反向器
外循环方式中的滚珠在循环返向时，离开丝杠螺纹滚道，在螺母体内或体外作循环运动。如图2所示插管式外循环，弯管1两端插入与螺纹滚道5相切的两个孔内，弯管两端部引导滚珠4进入弯管，形成一个循环回路，再用压板2和螺钉将弯管固定。插管式外循环结构简单，制造容易，但径向尺寸大，且弯管两端耐磨性和抗冲击性差。若在螺母外表面上开槽与切向孔连接，在螺纹滚道内装人两个挡珠器，代替弯管，则为螺旋槽式外循环，螺母径向尺寸较小，但槽与孔的接口为非圆滑连接，滚珠经过时易产生冲击。若在螺母两端加端盖，端盖上开槽引导滚珠沿螺母上的轴向孔返回，则为端盖式外循环，这种方式结构简单，但滚道衔接和弯曲处不易做到准确而影响其性能，故应用较少。

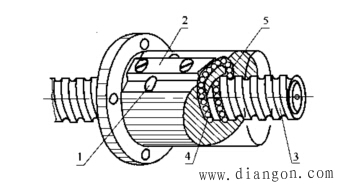

图2 滚珠丝杠副的外循环方式
1—弯管；2—压板；3—丝杠；4—滚环；5—螺纹管道
