TTL与非门电压传输特性

电压传输特性是指与非门的输出电压与输入电压之间的对应关系，即uo=f(ui)，它反映了电路的静态特性。

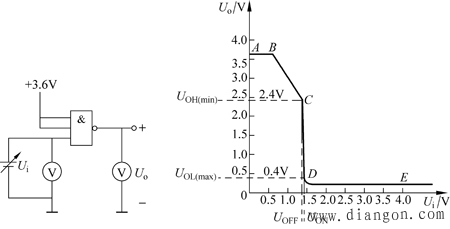

图1（b）给出了TTL与非门的电压传输特性曲线，图1（a）是电压传输特性的实验电路。

(a)实验电路	(b)特性曲线
图1 TTL与非门电路电压传输特性

从TTL与非门的电压传输特性曲线上，可以定义几个重要的电路指标。

（1）输出高电平电压——的理论值为3.6V，产品规定输出高电压的最小值=2.4V,即大于2.4V的输出电压就可称为输出高电压。

（2）输出低电平电压——的理论值为0.3V，产品规定输出低电压的最大值=0.4V，即小于0.4V的输出电压就可称为输出低电压。

由上述规定可以看出，TTL门电路的输出高、低电压都不是一个值，而是一个范围。

（3）关门电平电压U_OFF——是指输出电压下降到U_OH（min）时对应的输入电压。显然，只要u_i<U_OFF，u_O就是高电压，所以U_OFF就是输入低电压的最大值，在产品手册中常称为输入低电平电压，用U_IL(max)表示。从电压传输特性曲线上看U_IL(max) (U_OFF)≈1.3V，产品规定U_IL(max)=0.8V。

（4）开门电平电压U_ON——是指输出电压下降到U_OL（max）时对应的输入电压。显然，只要u_i>U_ON, u_O就是低电压，所以U_ON就是输入高电压的最小值，在产品手册中称为输入高电平电压，用U_IH(min)表示。从电压传输特性曲线上看U_IH(min) (U_ON)略大于1.3V，产品规定U_IH(min)=2V。

（5）阀值电压U_T——决定电路截止和导通的分界线，也是决定输出高、低电压的分界线。从电压传输特性曲线上看，U_T的值介于U_OFF与U_ON的之间，而U_OFF与U_ON的实际值又差别不大，所以，近似U_T≈U_OFF≈U_ON。U_T是一个很重要的参数，在近似分析和估算时，常把它作为决定与非门工作状态的关键值，即u_iT,与非门关门，输出高电平；u_i>U_T，与非门开门，输出低电平。U_T又常被形象化地称为门槛电压。U_T的值为1.3～1.4V。
