手机充电器工作原理

　　所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时、过冲等控制电路组成。

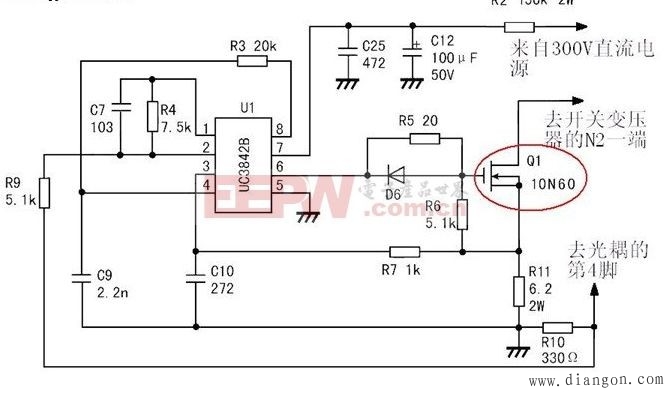

　　充电器工作原理：首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换至300V左右的直流电压，经启动电阻提供给3842(7脚)初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出(6脚)的占空比，以达到稳定的输出电压值。
