瓦斯保护组成

在瓦斯保护中，首先要介绍测量元件、出口方式，并对触点进行说明。
测量元件：瓦斯继电器或气体继电器。
出口方式：跳开变压器各侧断路器；对于发变组接线，保护动作于全停、启动快切。
当在变压器油箱内部发生故障（包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路）时，由于故障点电流和电弧的作用，将使变压器油及其他绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当故障严重时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部。
利用油箱内部故障时的一这特点，可以构成反应于上述气体而动作的保护装置-----瓦斯保护。
瓦斯保护的主要元件：气体继电器，安在油箱与油枕的连接管道上。

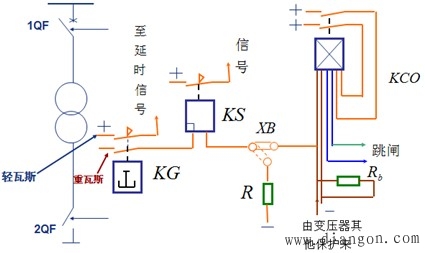

图1
触点说明：
上面的触点表示“轻瓦斯保护”，动作后经延时发出报警信号。
下面的触点表示“重瓦斯保护”，动作后起动变压器保护的总出口继电器，动作断路器跳闸。
当油箱内部发生严重故障时，由于油流的不稳定可能造成干簧触点的抖动，此时为使断路器能可靠跳闸，应选用具有电流自保持圈的出口中间继电器KCO，动作后由断路器的辅助触点来解除出口回路的自保持。
为防止变压器换油或进行试验时引起重瓦斯保护误动作跳闸，可利用切换片XB将跳闸回路切换到信号回路。
优点：动作迅速，灵敏度高，安装接线简单，能反应油箱内部发生的各种故障。
缺点：不能反应油箱以外的套管及引出线等部位上发生的故障。
