瞬时功率和平均功率、无功功率

1. 瞬时功率

① 表达式：

（1）

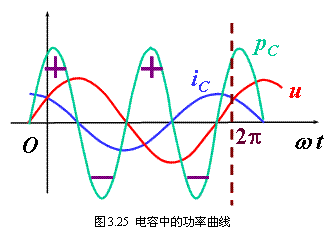

曲线如图3.25所示。

② 物理含义：

a.在第一、三个1/4周期内，p＞0，电容吸收能量；

b.在第二、四个1/4周期内，p＜0，电容释放能量。

c.在一个周期内，吸收和释放的能量是相等的，并不消耗能量。

因此，电容元件是储能元件。

2. 平均功率

3. 无功功率

为了反映电容元件与外部交换能量的规模，把电压与电流有效值乘积的负值称为电容元件的无功功率，用QC表示。

（2）

表示电容元件是发出无功功率，的SI主单位是乏（Var）或千乏（KVar）。

例 3.13 一电容，其端电压，试求

（1） 电容上的电流i（i与u参考方向相同）；

（2） 电容上的无功功率；

（3） 作电压、电流相量图。

解（1）

于是

（2）

（3）相量图如图3.26所示。
