速度继电器工作原理

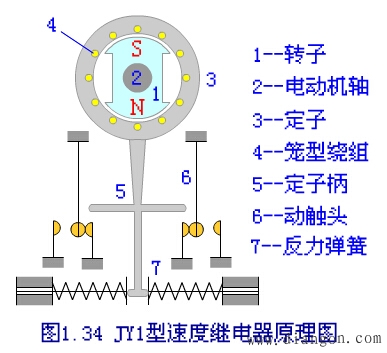

　　速度继电器的轴与电动机的轴相连接，转子 2 固定在轴上，定子 3 与轴同心。当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过摆锤 5 拨动触点 6 ，使常闭触点断开、常开触点闭合。当电动机转速下降到接近零时，转矩减小，摆锤在弹簧力的作用下恢复原位，触点也复位。

速度继电器根据电动机的额定转速进行选择。
