D/A转换器的结构和技术指标

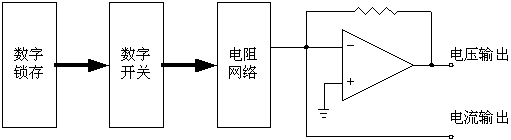

图1 数模（D/A）转换器的基本结构
　　D/A转换器主要由受数字控制的开关及电阻网络构成。当输入的数字量发生变化时，受其控制的开关改变电阻网络而输出与之相对应的电压或电流。当输出的模拟量为电流时，需外接的运算放大器将其转换为电压量。
　　如D/A转换器仅由受数字控制的开关及电阻网络构成，在内部没有数据锁存器，称为不带锁存器的D/A转换器。这类D/A转换器采用并行数据输入的形式，当外界的数据变化时，其模拟输出随之发生变化。
　　如D/A转换器除了包括开关及电阻网络外，还包括了输入数字锁存器。当输入的数字量进入锁存器后其输出电压或电流才随之变化，称为带锁存器的D/A转换器。数据输入可采用并行或串行的方式，并行方式的带锁存器的D/A转换器能直接与CPU的数据总线相连，而串行方式的D/A转换器必须通过串行接口才能与CPU相连，串行接口采用了类似于SPI、I2C的通信标准。
　　D/A转换器的主要技术指标包括：
1．分辨率
　　指满量程信号能分成的级数和阶梯的大小。可用D/A转换器输入数字的位数来表示。对于n位的D/A转换器，其分辨率为满刻度的 1/2n。
2．精度
　　分绝对精度与相对精度，是由于非线性、零点刻度、满量程刻度及温漂等因素引起的误差。表示 D/A转换器实际输出与其理论值的误差，可折合成数字量的位数表示。需注意的是，分辨率与精度是两个概念，分辨率指的是输入数字的位数，而精度指的是误差。实际的D/A转换器的分辨率和精度可用不同的位数表示。
3．建立时间
　　输入数据到输出达到输出值±LSB/2所需的时间。满量程建立时间指原先输出为零，输入一数字量使输出达到最大输出值±LSB/2所需的时间。
4．线性误差
　　输出值对穿过D/A转换器转移特性曲线零点和满量程点两端点的直线的最大偏离。通常由满量程的百分率或最低位（LSB）的分数来表示。如±LSB/2。
5．输出极性及范围
　　输出极性有单极性与双极性两种。其输出范围与参考电压有关。对于电流输出的D/A转换器，需用运算放大器将其转换为电压，因而输出范围与转换电路也有关。
