表达式与卡诺图

第一，如果有两个积项：p₁=px_i和p₂=px_i,则称这两个积项在逻辑上是相邻的。

第二，任何两个相邻的积项px_i和px_i均可合并成一个积项p，p比p₁和p₂少一个变量x_i或x_i。

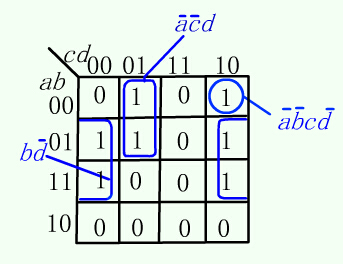

卡诺图的特点是，任何两个在几何位置上相邻的小方格，或者任何两个处于对称位置的小方 格，它们所对应的最小项在逻辑上也是相邻的。

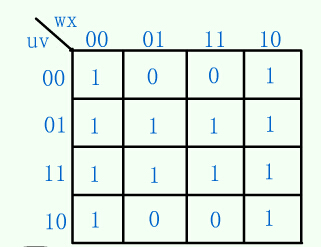

2、和之积表达式到卡诺图

由于积项的对偶式为和项，1的对偶为0，0的对偶为1， 由此，可直接给出和项与它包含的含0小方格的关系。设和项为a b,则它将包含a=0（原变量对应0）和b=1（反变量对应1）的全部格子，相应的小方格的函数值应为0。
