三相串联电感式逆变器输出电压波形及数量关系

　　在0°～60°期间，VT1、VT6、VT5导通，其等值电路如图6-37a)所示。因三相负载对称，可得相电压、线电压分别为

　　在60°～120°期间，VT1、VT6、VT2导通，其等值电路如图6-37b)所示。此时

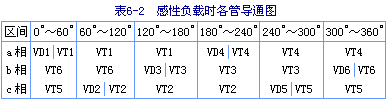

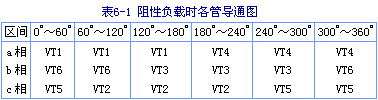

　　依此分析，可得负载上相电压、线电压波形如图6-38所示。感性负载时，各管导通顺序如表6-2所示。

　　如表6-2中所表示的，若a相的晶闸管VT1、VT4换流时（关断VT1、触发VT4），因感性负载中电流方向的变化落后于电压极性的变化，因此当VT1关断后，应是与VT4反并联的续流二极管VD4导通，以保证当电压极性改变后仍维持a相中原先的电流流通方向，之后才是VT4导通。可见在感性负载时晶闸管在一个周期中的导通角度q =180°-j。晶闸管及续流二极管合计的导通角度为180°。在不考虑管子导通压降的情况下，VD4或VT4导通均不影响a相电压，因此，输出电压波形就与阻性负载时相同，其数量关系也就一样了。也就是说，180°导通型的电压型逆变器交流输出电压的波形和数值与负载性质无关，此时，输出电压与直流侧的输入电压有确定的对应关系，这是这类逆变器的优点。
