集成运放的电压传输特性

集成运放的两个输入端分别为同相输入端u_p和反相输入端u_n，这里的“同相”和“反相”是指运放的输入电压与输出电压之间的相位关系，集成运放的符号如图1（a）所示。从外部看，可以认为集成运放是一个双端输入、单端输出、具有高差模放大倍数、高输入电阻、低输出电阻、能较好地抑制温漂的差动放大电路。

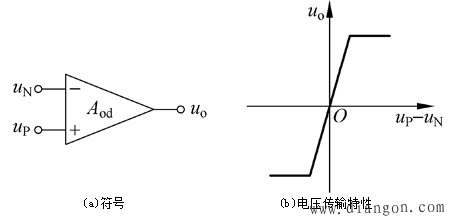

图1 集成运放的符号和电压传输特性

集成运放的输出电压u_o与输入电压（即同相输入端与反相输入端之间的差值电压）之间的关系曲线称为电压传输特性，即

(3-1-1)

对于正、负两路电源供电的集成运放，器电压传输特性如图1（b）所示。从图示曲线可以看出，集成运放有线性放区域（称为线性区）和饱和区域（称为非线性区）两部分。在线性区，曲线的斜率为电压放大倍数；在非线性区，输出电压只有两种可能的情况，即 U_OM和-U_OM。

由于集成运放放大的对象是差模信号，而且没有通过外电路引入反馈，因而集成运放工作在线性区时。通常A_od在105左右，因此集成运放的非线性区非常狭窄。
